Tutorial Jaringan Komputer

Tutorial Jaringan Komputer memberikan konsep dasar dan lanjutan Komunikasi & Jaringan Data (DCN). Tutorial Jaringan Komputer kami dirancang untuk pemula dan profesional. Tutorial Jaringan Komputer kami mencakup semua topik Jaringan Komputer seperti pengenalan, fitur, jenis jaringan komputer, arsitektur, perangkat keras, perangkat lunak, internet, intranet, situs web, LAN

Apa itu Jaringan Komputer?

Jaringan komputer adalah sekumpulan perangkat yang terhubung melalui tautan. Sebuah node dapat berupa komputer, printer, atau perangkat lain yang mampu mengirim atau menerima data. Tautan yang menghubungkan node-node dikenal sebagai saluran komunikasi. Jaringan Komputer menggunakan pemrosesan terdistribusi di mana tugas dibagi di antara beberapa komputer. Sebaliknya, satu komputer menangani keseluruhan tugas, masing-masing komputer terpisah menangani subset.

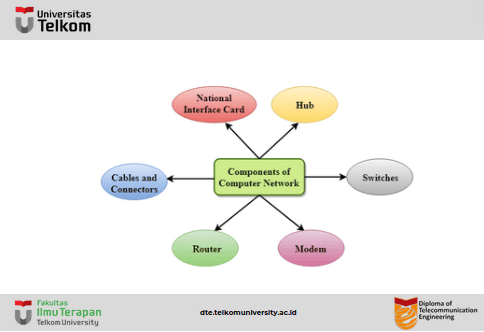

Komponen Jaringan Komputer

NIC (Kartu antarmuka nasional)

NIC adalah perangkat yang membantu komputer untuk berkomunikasi dengan perangkat lain. Kartu antarmuka jaringan berisi alamat perangkat keras, protokol lapisan data-link menggunakan alamat ini untuk mengidentifikasi sistem di jaringan sehingga mentransfer data ke tujuan yang benar. Ada dua jenis NIC:

1. NIC Nirkabel: Semua laptop modern menggunakan NIC nirkabel. Pada Wireless NIC, koneksi dibuat menggunakan antena yang menggunakan teknologi gelombang radio.
2. Wired NIC: Kabel menggunakan NIC berkabel untuk mentransfer data melalui media.

Hub

Hub adalah perangkat pusat yang membagi koneksi jaringan menjadi beberapa perangkat. Ketika komputer meminta informasi dari komputer, komputer mengirimkan permintaan tersebut ke Hub. Hub mendistribusikan permintaan ini ke semua komputer yang saling terhubung.

Switch

Switch adalah perangkat jaringan yang mengelompokkan semua perangkat melalui jaringan untuk mentransfer data ke perangkat lain. Switch lebih baik daripada Hub karena tidak menyiarkan pesan melalui jaringan, yaitu mengirimkan pesan ke perangkat yang memilikinya. Oleh karena itu, kita dapat mengatakan bahwa switch mengirimkan pesan langsung dari sumber ke tujuan.

Modem

Modem menghubungkan komputer ke internet melalui saluran telepon yang ada. Modem tidak terintegrasi dengan motherboard komputer. Modem adalah bagian terpisah pada slot PC yang terdapat pada motherboard.

Router

Router adalah perangkat yang menghubungkan LAN ke internet. Router terutama digunakan untuk menghubungkan jaringan yang berbeda atau menghubungkan internet ke beberapa komputer.

Kabel dan konektor

Kabel merupakan media transmisi yang menyalurkan sinyal komunikasi. Ada tiga jenis kabel:

1. Kabel twisted pair: Ini adalah kabel berkecepatan tinggi yang mentransmisikan data lebih dari 1Gbps atau lebih.
2. Kabel koaksial: Kabel koaksial menyerupai kabel instalasi TV. Kabel koaksial lebih mahal daripada kabel twisted pair, namun memberikan kecepatan transmisi data yang tinggi.
3. Kabel serat optik: Kabel serat optik adalah kabel berkecepatan tinggi yang mentransmisikan data menggunakan berkas cahaya. Ini memberikan kecepatan transmisi data yang tinggi dibandingkan dengan kabel lainnya. Harganya lebih mahal dibandingkan kabel lainnya, sehingga dipasang di tingkat pemerintah.

Fitur Jaringan Komputer

Kecepatan komunikasi

Jaringan memberi kita komunikasi melalui jaringan dengan cara yang cepat dan efisien. Misalnya kita bisa melakukan konferensi video, pesan email, dll melalui internet. Oleh karena itu, jaringan komputer adalah cara terbaik untuk berbagi pengetahuan dan ide.

File sharing

File sharing adalah salah satu keuntungan utama jaringan komputer. Jaringan komputer menyediakan kita untuk berbagi file satu sama lain.

Mencadangkan dan Memutar kembali itu mudah

Karena file disimpan di server utama yang berlokasi terpusat. Oleh karena itu, mudah untuk mengambil cadangan dari server utama.

Berbagi Perangkat Lunak dan Perangkat Keras

Kita dapat menginstal aplikasi di server utama, sehingga pengguna dapat mengakses aplikasi secara terpusat. Jadi, kita tidak perlu menginstal software tersebut di setiap mesin. Demikian pula, perangkat keras juga dapat dibagikan.

Keamanan

Jaringan memungkinkan keamanan dengan memastikan bahwa pengguna memiliki hak untuk mengakses file dan aplikasi tertentu.

Skalabilitas

Skalabilitas berarti kita dapat menambahkan komponen baru pada jaringan. Jaringan harus scalable sehingga kita dapat memperluas jaringan dengan menambah perangkat baru. Namun, kecepatan koneksi menurun dan kecepatan transmisi data juga menurun, hal ini meningkatkan kemungkinan terjadinya kesalahan. Masalah ini dapat diatasi dengan menggunakan perangkat routing atau switching.

Keandalan

Jaringan komputer dapat menggunakan sumber alternatif untuk komunikasi data jika terjadi kegagalan perangkat keras.

Arsitektur Jaringan Komputer

Arsitektur Jaringan Komputer didefinisikan sebagai desain fisik dan logis dari perangkat lunak, perangkat keras, protokol, dan media transmisi data. Secara sederhana kita dapat mengatakan bagaimana komputer diorganisasikan dan bagaimana tugas-tugas dialokasikan ke komputer.

The two types of network architectures are used

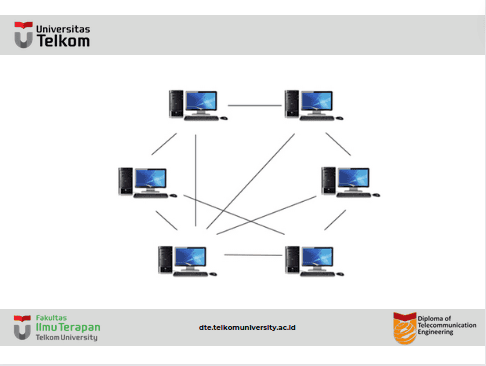

Jaringan Peer-To-Peer

• Jaringan Peer-To-Peer adalah jaringan di mana semua komputer dihubungkan bersama dengan hak dan tanggung jawab yang sama untuk memproses data.
• Jaringan Peer-To-Peer berguna untuk lingkungan kecil, biasanya hingga 10 komputer.
• Jaringan Peer-To-Peer tidak memiliki server khusus.
• Izin khusus diberikan ke setiap komputer untuk berbagi sumber daya, namun hal ini dapat menimbulkan masalah jika komputer dengan sumber daya tersebut mati.

Keuntungan Jaringan Peer-To-Peer:

• Ini lebih murah karena tidak mengandung server khusus.
• Jika satu komputer berhenti bekerja, komputer lain tidak akan berhenti bekerja.
• Mudah diatur dan dipelihara karena setiap komputer mengatur dirinya sendiri.

Kekurangan Jaringan Peer-To-Peer:

• Dalam kasus jaringan Peer-To-Peer, tidak mengandung sistem terpusat. Oleh karena itu, tidak dapat mencadangkan data karena data berbeda di lokasi berbeda.
• Ada masalah keamanan karena perangkat dikelola sendiri.

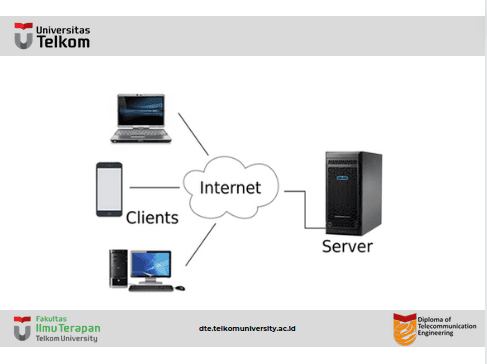

Jaringan Klien/Server

• Jaringan Klien/Server adalah model jaringan yang dirancang untuk pengguna akhir yang disebut klien, untuk mengakses sumber daya seperti lagu, video, dll. dari komputer pusat yang dikenal sebagai Server.
• Pengontrol pusat dikenal sebagai server sedangkan semua komputer lain dalam jaringan disebut klien.
• Server melakukan semua operasi utama seperti keamanan dan manajemen jaringan.
• Server bertanggung jawab untuk mengelola semua sumber daya seperti file, direktori, printer, dll.
• Semua klien berkomunikasi satu sama lain melalui server. Misalnya, jika klien 1 ingin mengirim beberapa data ke klien 2, maka ia terlebih dahulu mengirimkan permintaan izin ke server. Server mengirimkan respons ke klien 1 untuk memulai komunikasinya dengan klien 2.

Keuntungan Jaringan Client/Server

• Jaringan Klien/Server berisi sistem terpusat. Oleh karena itu kita dapat melakukan backup data dengan mudah.
• Jaringan Klien/Server memiliki server khusus yang meningkatkan kinerja keseluruhan sistem secara keseluruhan.
• Keamanan lebih baik di jaringan Klien/Server karena satu server mengelola sumber daya bersama.
• Ini juga meningkatkan kecepatan berbagi sumber daya.

Kekurangan Jaringan Client/Server

• Jaringan Client/Server mahal karena membutuhkan server dengan memori besar.
• Server memiliki Sistem Operasi Jaringan (NOS) untuk menyediakan sumber daya kepada klien, namun biaya NOS sangat tinggi.
• Hal ini memerlukan administrator jaringan khusus untuk mengelola semua sumber daya.

Jenis Jaringan Komputer

Jaringan komputer adalah sekelompok komputer yang terhubung satu sama lain yang memungkinkan komputer tersebut berkomunikasi dengan komputer lain dan berbagi sumber daya, data, dan aplikasi. Jaringan komputer dapat dikategorikan berdasarkan ukurannya. Jaringan komputer pada dasarnya terdiri dari empat jenis:

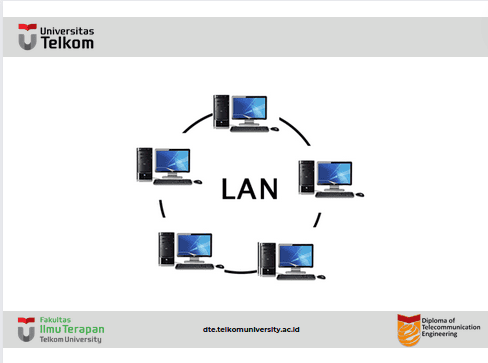

LAN (Local Area Network)

• Local Area Network adalah sekelompok komputer yang terhubung satu sama lain dalam suatu area kecil seperti gedung, kantor.
• LAN digunakan untuk menghubungkan dua atau lebih komputer pribadi melalui media komunikasi seperti twisted pair, kabel koaksial, dll.
• Biayanya lebih murah karena dibuat dengan perangkat keras murah seperti hub, adaptor jaringan, dan kabel ethernet.
• Data ditransfer dengan kecepatan yang sangat cepat di Jaringan Area Lokal.
• Jaringan Area Lokal memberikan keamanan yang lebih tinggi.

PAN(Personal Area Network)

• Personal Area Network adalah jaringan yang diatur dalam satu orang, biasanya dalam jangkauan 10 meter.
• Personal Area Network yang digunakan untuk menghubungkan perangkat komputer penggunaan pribadi dikenal dengan Personal Area Network.
• Thomas Zimmerman adalah ilmuwan riset pertama yang mengemukakan gagasan Personal Area Network.
• Personal Area Network mencakup area seluas 30 kaki.
• Perangkat komputer pribadi yang digunakan untuk mengembangkan jaringan area pribadi adalah laptop, ponsel, pemutar media, dan play station.

Jaringan Area Pribadi Nirkabel

Jaringan Area Pribadi Nirkabel dikembangkan hanya dengan menggunakan teknologi nirkabel seperti WiFi, Bluetooth. Ini adalah jaringan jangkauan rendah.

Jaringan Area Pribadi Berkabel

Jaringan Area Pribadi Berkabel dibuat dengan menggunakan USB.

Contoh Jaringan Area Pribadi:

• Jaringan Area Tubuh: Jaringan Area Tubuh adalah jaringan yang bergerak bersama seseorang. Misalnya, jaringan seluler bergerak bersama seseorang. Misalkan seseorang membuat koneksi jaringan dan kemudian membuat koneksi dengan perangkat lain untuk berbagi informasi.
• Jaringan Offline: Jaringan offline dapat dibuat di dalam rumah, sehingga disebut juga jaringan rumah. Jaringan rumah dirancang untuk mengintegrasikan perangkat seperti printer, komputer, televisi tetapi tidak terhubung ke internet.
• Kantor Rumah Kecil: Digunakan untuk menghubungkan berbagai perangkat ke internet dan ke jaringan perusahaan menggunakan VPN

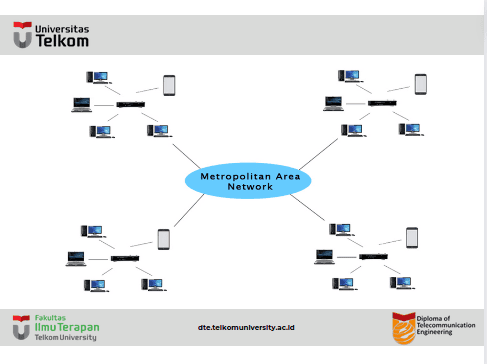

MAN(Metropolitan Area Network)

• Jaringan area metropolitan adalah jaringan yang mencakup wilayah geografis yang lebih luas dengan menghubungkan LAN yang berbeda untuk membentuk jaringan yang lebih besar.
• Instansi pemerintah menggunakan MAN untuk terhubung dengan masyarakat dan industri swasta.
• Di MAN, berbagai LAN dihubungkan satu sama lain melalui jalur sentral telepon.
• Protokol yang paling banyak digunakan di MAN adalah RS-232, Frame Relay, ATM, ISDN, OC-3, ADSL, dll.
• Ini memiliki jangkauan yang lebih tinggi daripada Jaringan Area Lokal (LAN).

Penggunaan Jaringan Area Metropolitan

• MAN digunakan dalam komunikasi antar bank dalam suatu kota.
• Ini dapat digunakan dalam Reservasi Maskapai.
• Ini dapat digunakan di perguruan tinggi dalam kota.
• Hal ini juga dapat digunakan untuk komunikasi di militer.

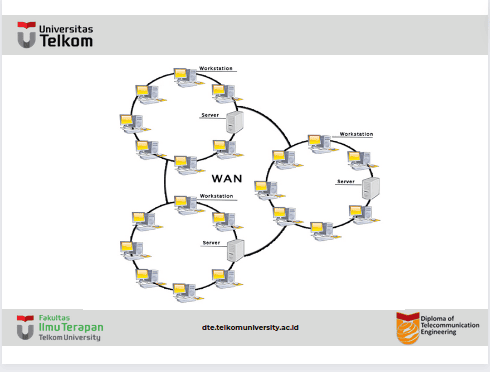

WAN(Wide Area Network)

• Wide Area Network adalah jaringan yang tersebar di wilayah geografis yang luas seperti negara bagian atau negara.
• Wide Area Network adalah jaringan yang lebih besar dari LAN.
• Wide Area Network tidak terbatas pada satu lokasi saja, namun mencakup wilayah geografis yang luas melalui saluran telepon, kabel serat optik, atau tautan satelit.
• Internet adalah salah satu WAN terbesar di dunia.
• Wide Area Network banyak digunakan dalam bidang Bisnis, pemerintahan, dan pendidikan.

Contoh Jaringan Area Luas

• Broadband Seluler: Jaringan 4G banyak digunakan di suatu wilayah atau negara.
• Last mile: Sebuah perusahaan telekomunikasi digunakan untuk menyediakan layanan internet kepada pelanggan di ratusan kota dengan menghubungkan rumah mereka dengan fiber.
• Jaringan pribadi: Bank menyediakan jaringan pribadi yang menghubungkan 44 kantor. Jaringan ini dibuat dengan menggunakan saluran telepon sewaan yang disediakan oleh perusahaan telekomunikasi.

Keuntungan Jaringan Area Luas

• Wilayah geografis: Jaringan Area Luas menyediakan wilayah geografis yang luas. Misalkan jika cabang kantor kita berada di kota yang berbeda maka kita dapat terhubung dengannya melalui WAN. Internet menyediakan jalur sewaan yang melaluinya kita dapat terhubung dengan cabang lain.
• Data terpusat: Dalam kasus jaringan WAN, datanya terpusat. Oleh karena itu, kita tidak perlu membeli email, file atau server cadangan.
• Dapatkan file yang diperbarui: Perusahaan perangkat lunak bekerja di server langsung. Oleh karena itu, pemrogram mendapatkan file yang diperbarui dalam hitungan detik.
• Bertukar pesan: Dalam jaringan WAN, pesan dikirimkan dengan cepat. Aplikasi web seperti Facebook, Whatsapp, Skype memungkinkan Anda berkomunikasi dengan teman.
• Berbagi perangkat lunak dan sumber daya: Dalam jaringan WAN, kita dapat berbagi perangkat lunak dan sumber daya lainnya seperti hard drive, RAM.
• Bisnis global: Kita dapat melakukan bisnis melalui internet secara global.
• Bandwidth tinggi: Jika kita menggunakan jalur sewaan untuk perusahaan kita maka ini memberikan bandwidth yang tinggi. Bandwidth yang tinggi meningkatkan kecepatan transfer data yang pada akhirnya meningkatkan produktivitas perusahaan kami.

Kekurangan Jaringan Area Luas

• Masalah keamanan: Jaringan WAN memiliki lebih banyak masalah keamanan dibandingkan dengan jaringan LAN dan MAN karena semua teknologi digabungkan sehingga menimbulkan masalah keamanan.
• Memerlukan perangkat lunak Firewall & antivirus: Data ditransfer melalui internet yang dapat diubah atau diretas oleh peretas, sehingga firewall perlu digunakan. Beberapa orang dapat menyuntikkan virus ke dalam sistem kita sehingga diperlukan antivirus untuk melindungi dari virus tersebut.
• Biaya Pengaturan Tinggi: Biaya instalasi jaringan WAN tinggi karena melibatkan pembelian router, switch.
• Pemecahan masalah: Ini mencakup area yang luas sehingga sulit untuk memperbaiki masalah.

internetwork

• Internetwork didefinisikan sebagai dua atau lebih jaringan komputer LAN atau WAN atau segmen jaringan komputer yang terhubung menggunakan perangkat, dan dikonfigurasikan oleh skema pengalamatan lokal.
• Proses ini dikenal sebagai internetworking. Interkoneksi antara jaringan komputer publik, swasta, komersial, industri, atau pemerintah juga dapat didefinisikan sebagai internetworking.
• Sebuah internetworking menggunakan protokol internet.
• Model referensi yang digunakan untuk internetworking adalah Open System Interconnection (OSI).

Jenis Internetwork

• Extranet: Extranet adalah jaringan komunikasi berdasarkan protokol internet seperti protokol Kontrol Transmisi dan protokol internet. Ini digunakan untuk berbagi informasi. Akses ke ekstranet dibatasi hanya untuk pengguna yang memiliki kredensial login. Extranet adalah tingkat internetworking yang paling rendah. Dapat dikategorikan sebagai MAN, WAN atau jaringan komputer lainnya. Ekstranet tidak dapat memiliki satu LAN, setidaknya harus memiliki satu koneksi ke jaringan eksternal.
• Intranet: Intranet adalah jaringan pribadi berdasarkan protokol internet seperti protokol Kontrol Transmisi dan protokol internet. Intranet milik suatu organisasi yang hanya dapat diakses oleh karyawan atau anggota organisasi tersebut. Tujuan utama intranet adalah untuk berbagi informasi dan sumber daya di antara karyawan organisasi. Intranet menyediakan fasilitas untuk bekerja dalam kelompok dan telekonferensi.

Keuntungan intranet

• Komunikasi: Menyediakan komunikasi yang murah dan mudah. Seorang karyawan organisasi dapat berkomunikasi dengan karyawan lain melalui email, obrolan.
• Menghemat waktu: Informasi di intranet dibagikan secara real time, sehingga menghemat waktu.
• Kolaborasi: Kolaborasi adalah salah satu keuntungan terpenting dari intranet. Informasi tersebut didistribusikan di antara karyawan organisasi dan hanya dapat diakses oleh pengguna yang berwenang.
• Independensi platform: Ini adalah arsitektur netral karena komputer dapat dihubungkan ke perangkat lain dengan arsitektur berbeda.
• Hemat biaya: Orang dapat melihat data dan dokumen dengan menggunakan browser dan mendistribusikan salinan duplikatnya melalui intranet. Hal ini menyebabkan pengurangan biaya.

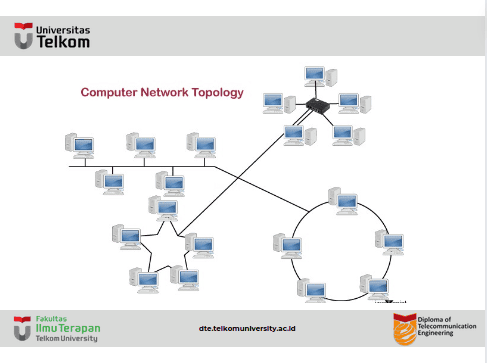

Apa itu Topologi Jaringan?

Topologi mendefinisikan struktur jaringan bagaimana semua komponen saling berhubungan satu sama lain. Ada dua jenis topologi: topologi fisik dan logis.

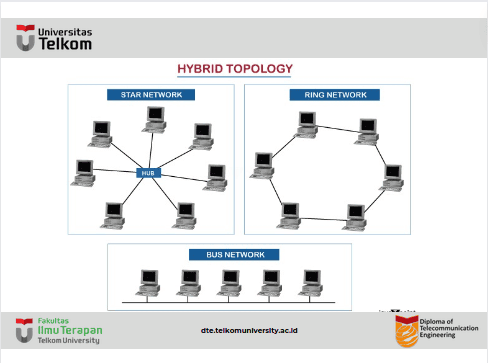

Jenis Topologi Jaringan

Topologi fisik adalah representasi geometris dari semua node dalam jaringan. Ada enam jenis topologi jaringan yaitu Topologi Bus, Topologi Ring, Topologi Tree, Topologi Star, Topologi Mesh, dan Topologi Hybrid.

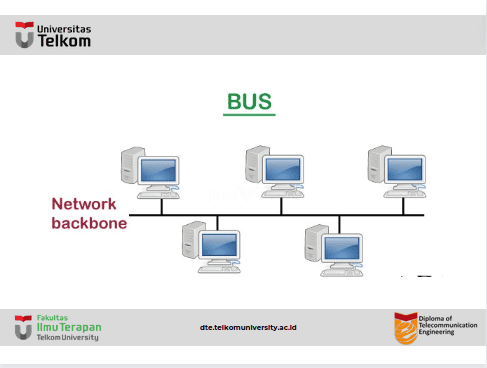

Bus Topology

• Topologi bus dirancang sedemikian rupa sehingga semua stasiun terhubung melalui satu kabel yang dikenal sebagai kabel backbone.
• Setiap node terhubung ke kabel backbone melalui kabel drop atau terhubung langsung ke kabel backbone.
• Ketika sebuah node ingin mengirim pesan melalui jaringan, ia menempatkan pesan melalui jaringan.
• Semua stasiun yang tersedia di jaringan akan menerima pesan apakah pesan tersebut telah dialamatkan atau belum.
• Topologi bus terutama digunakan di jaringan standar 802.3 (ethernet) dan 802.4. Konfigurasi topologi bus cukup sederhana dibandingkan topologi lainnya.
• Kabel backbone dianggap sebagai “jalur tunggal” yang melaluinya pesan disiarkan ke semua stasiun.
• Metode akses topologi bus yang paling umum adalah CSMA (Carrier Sense Multiple Access).

CSMA : Merupakan media access control yang digunakan untuk mengontrol aliran data agar integritas data tetap terjaga yaitu paket tidak hilang. Ada dua cara alternatif untuk menangani masalah yang terjadi ketika dua node mengirim pesan secara bersamaan.

• CD CSMA: CD CSMA (Deteksi tabrakan) adalah metode akses yang digunakan untuk mendeteksi tabrakan. Setelah tabrakan terdeteksi, pengirim akan berhenti mengirimkan data. Oleh karena itu, ia bekerja pada “pemulihan setelah tabrakan”.
• CSMA CA: CSMA CA (Collision Prevention) adalah metode akses yang digunakan untuk menghindari tabrakan dengan memeriksa apakah media transmisi sedang sibuk atau tidak. Jika sibuk, maka pengirim menunggu hingga media menjadi idle. Teknik ini efektif mengurangi kemungkinan terjadinya benturan. Itu tidak berfungsi pada “pemulihan setelah tabrakan”.

Kelebihan topologi Bus

• Kabel berbiaya rendah: Dalam topologi bus, node dihubungkan langsung ke kabel tanpa melalui hub. Oleh karena itu, biaya awal pemasangannya rendah.
• Kecepatan data sedang: Kabel koaksial atau kabel twisted pair terutama digunakan dalam jaringan berbasis bus yang mendukung hingga 10 Mbps.
• Teknologi yang familiar: Topologi bus adalah teknologi yang familiar karena teknik instalasi dan pemecahan masalah sudah diketahui dengan baik, dan komponen perangkat keras mudah didapat.
• Kegagalan terbatas: Kegagalan pada satu node tidak akan berdampak pada node lainnya.

Kekurangan topologi Bus

• Pengkabelan ekstensif: Topologi bus cukup sederhana, namun tetap memerlukan banyak pengkabelan.
• Pemecahan masalah yang sulit: Diperlukan peralatan uji khusus untuk menentukan kesalahan kabel. Jika terjadi kesalahan pada kabel, maka akan mengganggu komunikasi semua node.
• Gangguan sinyal: Jika dua node mengirim pesan secara bersamaan, maka sinyal dari kedua node akan bertabrakan satu sama lain.
• Konfigurasi ulang sulit: Menambahkan perangkat baru ke jaringan akan memperlambat jaringan.
• Atenuasi: Atenuasi adalah hilangnya sinyal yang menyebabkan masalah komunikasi. Repeater digunakan untuk meregenerasi sinyal.

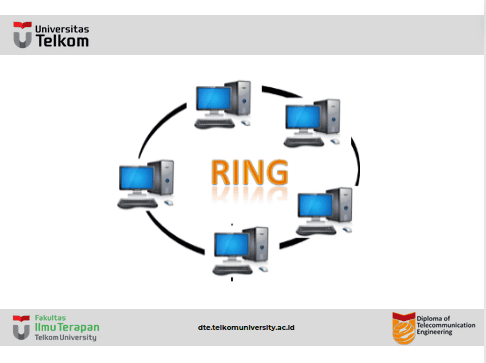

Ring Topology

• Topologi ring mirip dengan topologi bus, namun ujung-ujungnya terhubung.
• Node yang menerima pesan dari komputer sebelumnya akan mengirimkan kembali ke node berikutnya.
• Data mengalir dalam satu arah, yaitu searah.
• Data mengalir dalam satu loop terus menerus yang dikenal sebagai loop tak berujung.
• Ia tidak memiliki ujung yang diakhiri, yaitu setiap node terhubung ke node lain dan tidak memiliki titik terminasi.
• Data dalam topologi ring mengalir searah jarum jam.
• Metode akses yang paling umum dari topologi ring adalah token passing.
  • Token passing: Ini adalah metode akses jaringan di mana token diteruskan dari satu node ke node lainnya.
  • Token: Ini adalah bingkai yang beredar di seluruh jaringan.

Cara kerja penyerahan Token

• Token bergerak di sekitar jaringan, dan diteruskan dari komputer ke komputer hingga mencapai tujuan.
• Pengirim memodifikasi token dengan memasukkan alamat beserta datanya.
• Data diteruskan dari satu perangkat ke perangkat lain hingga alamat tujuan cocok.
• Setelah token diterima oleh perangkat tujuan, maka ia mengirimkan pengakuan kepada pengirim.
• Dalam topologi ring, token digunakan sebagai pembawa.

Keuntungan topologi Ring

• Manajemen Jaringan: Perangkat yang rusak dapat dihapus dari jaringan tanpa mematikan jaringan.
• Ketersediaan produk: Tersedia banyak perangkat keras dan perangkat lunak untuk pengoperasian dan pemantauan jaringan.
• Biaya: Kabel twisted pair tidak mahal dan mudah didapat. Oleh karena itu, biaya pemasangannya sangat rendah.
• Andal: Ini adalah jaringan yang lebih andal karena sistem komunikasinya tidak bergantung pada komputer host tunggal.

Kekurangan topologi Ring

• Pemecahan masalah yang sulit: Diperlukan peralatan uji khusus untuk menentukan kesalahan kabel. Jika terjadi kesalahan pada kabel, maka akan mengganggu komunikasi semua node.
• Kegagalan: Kerusakan pada satu stasiun menyebabkan kegagalan jaringan secara keseluruhan.
• Konfigurasi ulang sulit: Menambahkan perangkat baru ke jaringan akan memperlambat jaringan.
• Penundaan: Penundaan komunikasi berbanding lurus dengan jumlah node. Menambahkan perangkat baru meningkatkan penundaan komunikasi.

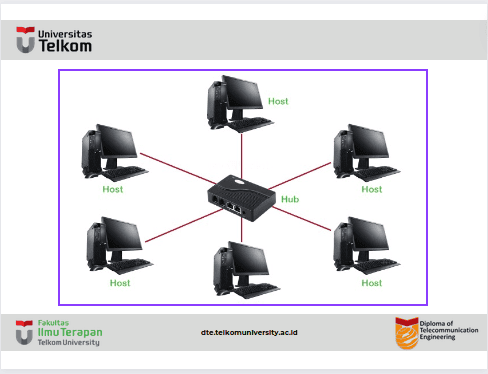

Star Topology

• Topologi star merupakan susunan jaringan yang setiap nodenya terhubung ke hub pusat, switch atau komputer pusat.
• Komputer pusat dikenal sebagai server, dan perangkat periferal yang terhubung ke server dikenal sebagai klien.
• Kabel koaksial atau kabel RJ-45 digunakan untuk menghubungkan komputer.
• Hub atau Switch terutama digunakan sebagai perangkat koneksi dalam topologi bintang fisik.
• Topologi star merupakan topologi yang paling populer dalam implementasi jaringan.

Kelebihan topologi Star

• Pemecahan masalah yang efisien: Pemecahan masalah cukup efisien dalam topologi star dibandingkan dengan topologi bus. Dalam topologi bus, pengelola harus memeriksa kilometer kabel. Dalam topologi star, semua stasiun terhubung ke jaringan terpusat. Oleh karena itu, administrator jaringan harus pergi ke stasiun tunggal untuk memecahkan masalah.
• Kontrol jaringan: Fitur kontrol jaringan yang kompleks dapat dengan mudah diimplementasikan dalam topologi star. Setiap perubahan yang dilakukan pada topologi star diakomodasi secara otomatis.
• Kegagalan terbatas: Karena setiap stasiun terhubung ke hub pusat dengan kabelnya sendiri, maka kegagalan pada satu kabel tidak akan mempengaruhi keseluruhan jaringan.
• Teknologi yang familiar: Topologi star adalah teknologi yang familiar karena alatnya hemat biaya.
• Mudah diperluas: Mudah diperluas karena stasiun baru dapat ditambahkan ke port terbuka di hub.
• Hemat biaya: Jaringan topologi star hemat biaya karena menggunakan kabel koaksial yang murah.
• Kecepatan data tinggi: Mendukung bandwidth sekitar 100Mbps. Ethernet 100BaseT adalah salah satu jaringan topologi Star yang paling populer.

Kekurangan topologi Star

• Titik pusat kegagalan: Jika hub atau saklar pusat mati, maka semua node yang terhubung tidak akan dapat berkomunikasi satu sama lain.
• Kabel: Terkadang perutean kabel menjadi sulit ketika diperlukan perutean dalam jumlah besar.

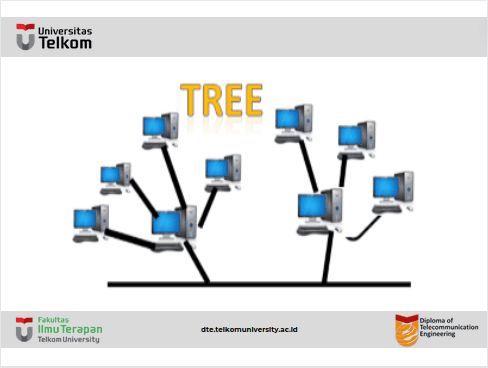

Tree topology

• Topologi tree memadukan karakteristik topologi bus dan topologi star.
• Topologi pohon adalah jenis struktur di mana semua komputer terhubung satu sama lain secara hierarkis.
• Node paling atas dalam topologi pohon dikenal sebagai node akar, dan semua node lainnya adalah turunan dari node akar.
• Hanya ada satu jalur antara dua node untuk transmisi data. Dengan demikian, ini membentuk hierarki orang tua-anak.

Keuntungan topologi Tree

• Dukungan untuk transmisi broadband: Topologi pohon terutama digunakan untuk menyediakan transmisi broadband, yaitu sinyal dikirim jarak jauh tanpa dilemahkan.
• Mudah diperluas: Kita dapat menambahkan perangkat baru ke jaringan yang ada. Oleh karena itu, kita dapat mengatakan bahwa topologi pohon mudah diperluas.
• Mudah dikelola: Dalam topologi pohon, seluruh jaringan dibagi menjadi beberapa segmen yang dikenal sebagai jaringan bintang yang dapat dikelola dan dipelihara dengan mudah.
• Deteksi kesalahan: Deteksi kesalahan dan koreksi kesalahan sangat mudah dalam topologi pohon.
• Kegagalan terbatas: Kerusakan pada satu stasiun tidak mempengaruhi seluruh jaringan.
• Pengkabelan titik-ke-titik: Memiliki pengkabelan titik-ke-titik untuk masing-masing segmen.

Kekurangan topologi Tree

• Pemecahan masalah yang sulit: Jika ada kesalahan yang terjadi pada node, maka akan sulit untuk memecahkan masalah tersebut.
• Biaya tinggi: Perangkat yang diperlukan untuk transmisi broadband sangat mahal.
• Kegagalan: Topologi pohon terutama bergantung pada kabel bus utama dan kegagalan pada kabel bus utama akan merusak jaringan secara keseluruhan.
• Konfigurasi ulang sulit: Jika perangkat baru ditambahkan, konfigurasi ulang menjadi sulit.

Mesh topology

• Teknologi mesh adalah susunan jaringan di mana komputer saling terhubung satu sama lain melalui berbagai koneksi redundan.
• Ada banyak jalur dari satu komputer ke komputer lain.
• Itu tidak berisi saklar, hub atau komputer pusat apa pun yang bertindak sebagai titik pusat komunikasi.
• Internet adalah contoh topologi mesh.
• Topologi mesh terutama digunakan untuk implementasi WAN di mana kegagalan komunikasi menjadi perhatian penting.
• Topologi mesh terutama digunakan untuk jaringan nirkabel.
• Topologi mesh dapat dibentuk dengan menggunakan rumus : Jumlah kabel = (n*(n-1))/2;

Topologi mesh dibagi menjadi dua kategori

• Topologi Full Mesh: Pada topologi full mesh, setiap komputer terhubung ke semua komputer yang tersedia di jaringan.
• Topologi Mesh Parsial: Dalam topologi mesh parsial, tidak semua komputer kecuali komputer tertentu terhubung ke komputer yang sering berkomunikasi dengannya.

Kelebihan Topologi Mesh

• Andal: Jaringan topologi mesh sangat andal seolah-olah kerusakan tautan apa pun tidak akan mempengaruhi komunikasi antar komputer yang terhubung.
• Komunikasi Cepat: Komunikasi antar node sangat cepat.
• Konfigurasi Ulang Lebih Mudah: Menambahkan perangkat baru tidak akan mengganggu komunikasi antar perangkat lain.

Kekurangan topologi Mesh

• Biaya: Topologi mesh berisi sejumlah besar perangkat yang terhubung seperti router dan lebih banyak media transmisi dibandingkan topologi lainnya.
• Manajemen: Jaringan topologi mesh sangat besar dan sangat sulit untuk dipelihara dan dikelola. Jika jaringan tidak dipantau secara hati-hati, maka kegagalan jalur komunikasi tidak terdeteksi.
• Efisiensi: Dalam topologi ini, koneksi redundan tinggi sehingga mengurangi efisiensi jaringan.

Hybrid Topology

• Kombinasi berbagai topologi yang berbeda dikenal sebagai topologi Hybrid.
• Topologi Hybrid adalah koneksi antara berbagai link dan node untuk mentransfer data.
• Ketika dua atau lebih topologi berbeda digabungkan disebut sebagai topologi Hybrid dan jika topologi serupa dihubungkan satu sama lain tidak akan menghasilkan topologi Hybrid. Misalnya, jika terdapat topologi ring di satu cabang bank ICICI dan topologi bus di cabang bank ICICI lainnya, menghubungkan kedua topologi ini akan menghasilkan topologi Hibrid.

Kelebihan Topologi Hybrid

• Dapat Diandalkan: Jika terjadi kesalahan pada bagian mana pun dari jaringan, tidak akan mempengaruhi fungsi jaringan lainnya.
• Scalable: Ukuran jaringan dapat diperluas dengan mudah dengan menambahkan perangkat baru tanpa mempengaruhi fungsionalitas jaringan yang ada.
• Fleksibel: Topologi ini sangat fleksibel karena dapat dirancang sesuai kebutuhan organisasi.
• Efektif: Topologi hybrid sangat efektif karena dapat dirancang sedemikian rupa sehingga kekuatan jaringan dapat dimaksimalkan dan kelemahan jaringan dapat diminimalkan.

Kekurangan topologi Hybrid

• Desain yang kompleks: Kelemahan utama dari topologi Hybrid adalah desain jaringan Hybrid. Sangat sulit untuk merancang arsitektur jaringan Hybrid.
• Hub Mahal: Hub yang digunakan dalam topologi Hybrid sangat mahal karena hub ini berbeda dari Hub biasa yang digunakan pada topologi lain.
• Infrastruktur yang mahal: Biaya infrastruktur sangat tinggi karena jaringan hybrid memerlukan banyak kabel, perangkat jaringan, dll.
