Transmisi Digital

Transmisi Digital

Data dapat direpresentasikan dalam bentuk analog atau digital. Komputer menggunakan bentuk digital untuk menyimpan informasi. Oleh karena itu, data tersebut perlu diubah dalam bentuk digital agar dapat digunakan oleh komputer.

KONVERSI DIGITAL KE DIGITAL

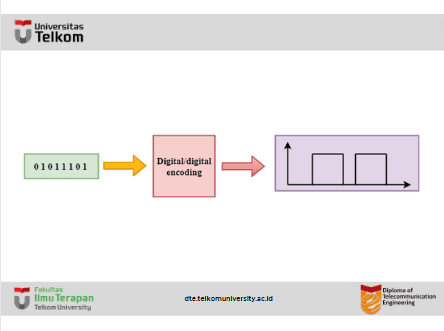

Pengkodean digital-ke-digital adalah representasi informasi digital melalui sinyal digital. Ketika biner 1 dan 0 yang dihasilkan oleh komputer diterjemahkan menjadi rangkaian pulsa tegangan yang dapat disebarkan melalui kabel, proses ini dikenal sebagai pengkodean digital-ke-digital.

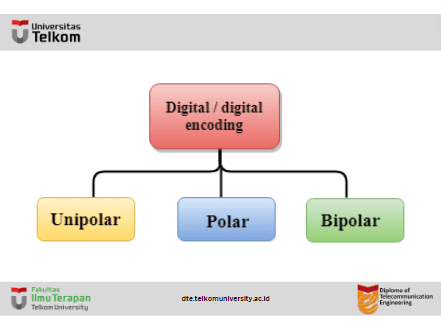

Pengkodean digital-ke-digital dibagi menjadi tiga kategori:

  • Pengkodean Unipolar
  • Pengkodean Kutub
  • Pengkodean Bipolar

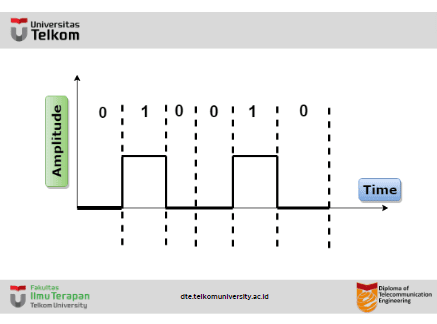

Unipolar

  • Sistem transmisi digital mengirimkan pulsa tegangan melalui medium link seperti kawat atau kabel.
  • Pada sebagian besar jenis pengkodean, satu level tegangan mewakili 0, dan level tegangan lainnya mewakili 1.
  • Polaritas setiap pulsa menentukan apakah itu positif atau negatif.
  • Jenis pengkodean ini dikenal sebagai pengkodean Unipolar karena hanya menggunakan satu polaritas.
  • Dalam pengkodean Unipolar, polaritas ditetapkan ke 1 keadaan biner.
  • Dalam hal ini, 1 direpresentasikan sebagai nilai positif dan 0 direpresentasikan sebagai nilai nol.
  • Dalam Unipolar Encoding, ‘1’ dianggap sebagai tegangan tinggi dan ‘0’ dianggap sebagai tegangan nol.
  • Pengkodean unipolar lebih sederhana dan murah untuk diterapkan.

Pengkodean unipolar memiliki dua masalah yang membuat skema ini kurang diminati:

  • Komponen DC
  • Sinkronisasi

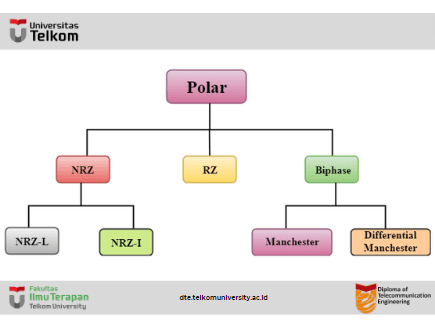

Polar

  • Pengkodean polar adalah skema pengkodean yang menggunakan dua level tegangan: satu positif, dan lainnya negatif.
  • Dengan menggunakan dua level tegangan, level tegangan rata-rata dikurangi, dan masalah komponen DC pada skema pengkodean unipolar dapat diatasi.

NRZ

  • NRZ adalah singkatan Nol yang tidak dapat dikembalikan.
  • Dalam pengkodean NRZ, level sinyal dapat direpresentasikan positif atau negatif.

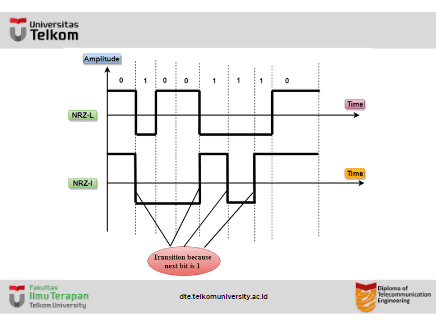

Dua metode yang paling umum digunakan di NRZ adalah:

  • NRZ-L: Dalam pengkodean NRZ-L, level sinyal bergantung pada jenis bit yang diwakilinya. Jika suatu bit bernilai 0 atau 1, maka tegangannya masing-masing akan positif dan negatif. Oleh karena itu, kita dapat mengatakan bahwa level sinyal bergantung pada keadaan bit.
  • NRZ-I: NRZ-I adalah inversi level tegangan yang mewakili 1 bit. Pada skema pengkodean NRZ-I, terjadi transisi antara tegangan positif dan negatif yang mewakili 1 bit. Dalam skema ini, 0 bit mewakili tidak ada perubahan dan 1 bit mewakili perubahan level tegangan.

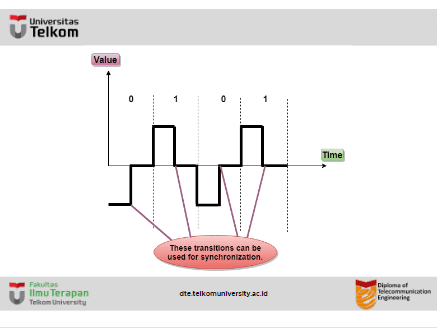

RZ

  • RZ adalah singkatan Kembali ke nol.
  • Harus ada perubahan sinyal untuk setiap bit untuk mencapai sinkronisasi. Namun, untuk berubah setiap bit, kita perlu memiliki tiga nilai: positif, negatif, dan nol.
  • RZ adalah skema pengkodean yang memberikan tiga nilai, tegangan positif mewakili 1, tegangan negatif mewakili 0, dan tegangan nol mewakili tidak ada.
  • Dalam skema RZ, pada pertengahan setiap interval, sinyal kembali ke nol.
  • Dalam skema RZ, 1 bit diwakili oleh positif-ke-nol dan 0 bit diwakili oleh negatif-ke-nol.

Kerugian dari RZ:

  • Ia melakukan dua perubahan sinyal untuk mengkodekan satu bit yang memperoleh lebih banyak bandwidth.

Biphase

  • Biphase adalah skema pengkodean di mana sinyal berubah di tengah interval bit tetapi tidak kembali ke nol.

Pengkodean bifase diimplementasikan dengan dua cara berbeda:

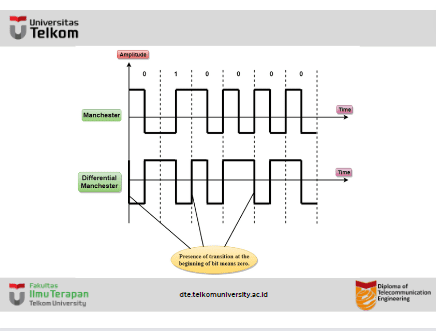

Manchester

  • Ini mengubah sinyal di tengah interval bit tetapi tidak kembali ke nol untuk sinkronisasi.
  • Dalam pengkodean Manchester, transisi negatif ke positif mewakili biner 1, dan transisi positif ke negatif mewakili 0.
  • Manchester memiliki tingkat sinkronisasi yang sama dengan skema RZ kecuali skema ini memiliki dua tingkat amplitudo.

Diferensial Manchester

  • Ini mengubah sinyal di tengah interval bit untuk sinkronisasi, tetapi ada atau tidaknya transisi di awal interval menentukan bit. Transisi berarti biner 0 dan tidak ada transisi berarti biner 1.
  • Dalam skema Manchester Encoding, dua perubahan sinyal mewakili 0 dan satu perubahan sinyal mewakili 1.

Bipolar

  • Skema pengkodean bipolar mewakili tiga level tegangan: positif, negatif, dan nol.
  • Dalam skema pengkodean Bipolar, level nol mewakili biner 0, dan biner 1 diwakili oleh tegangan bolak-balik positif dan negatif.
  • Jika 1 bit pertama diwakili oleh amplitudo positif, maka 1 bit kedua diwakili oleh tegangan negatif, 1 bit ketiga diwakili oleh amplitudo positif dan seterusnya. Pergantian ini juga dapat terjadi meskipun 1bitnya tidak berurutan.

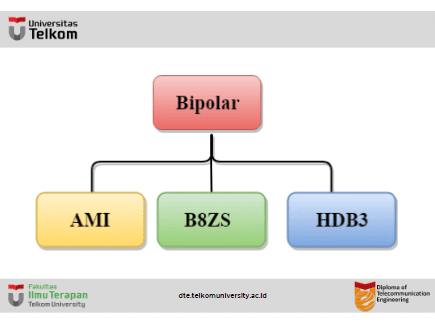

Bipolar dapat diklasifikasikan menjadi:

AMI

  • AMI merupakan singkatan dari Alternative Mark Inversion dimana kerja Mark berasal dari telegrafi yang artinya 1. Jadi, dapat diartikan kembali sebagai Alternative 1 Inversion.
  • Dalam skema pengkodean Bipolar AMI, 0 bit diwakili oleh level nol dan 1 bit diwakili oleh tegangan bolak-balik positif dan negatif.

Keuntungan:

  • Komponen DC adalah nol. Urutan bit 1s disinkronkan.

Kerugian:

  • Skema pengkodean ini tidak menjamin sinkronisasi string panjang bit 0s.

B8ZS

  • B8ZS adalah singkatan dari Bipolar 8-Zero Substitution.
  • Teknik ini diadopsi di Amerika Utara untuk menyediakan sinkronisasi rangkaian panjang bit 0s.
  • Dalam sebagian besar kasus, fungsionalitas B8ZS mirip dengan AMI bipolar, namun satu-satunya perbedaan adalah ia menyediakan sinkronisasi ketika terjadi rangkaian bit 0s yang panjang.

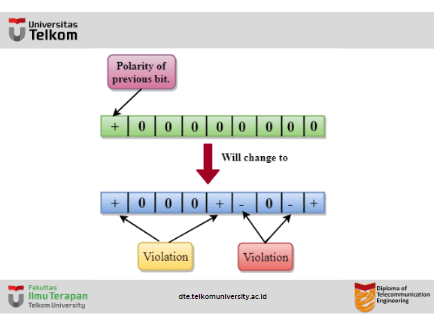

  • B8ZS memastikan sinkronisasi string panjang 0 dengan memberikan kekuatan perubahan sinyal buatan yang disebut pelanggaran, dalam pola string 0.
  • Ketika delapan 0 terjadi, maka B8ZS mengimplementasikan beberapa perubahan pola string 0s berdasarkan polaritas 1 bit sebelumnya.
  • Jika polaritas 1 bit sebelumnya positif, delapan angka 0 akan dikodekan sebagai nol, nol, nol, positif, negatif, nol, negatif, positif.
  • Jika polaritas 1 bit sebelumnya negatif, maka delapan angka 0 akan dikodekan sebagai nol, nol, nol, negatif, positif, nol, positif, negatif.

HDB3

  • HDB3 adalah singkatan dari High-Density Bipolar 3.
  • Teknik HDB3 pertama kali diadopsi di Eropa dan Jepang.
  • Teknik HDB3 dirancang untuk menyediakan sinkronisasi urutan bit 0s yang panjang.
  • Pada teknik HDB3, pola pelanggarannya didasarkan pada polaritas bit sebelumnya. Ketika empat bit 0 terjadi, HDB3 melihat jumlah bit 1 yang terjadi sejak substitusi terakhir.
  • Jika jumlah bit 1s ganjil, maka pelanggaran dilakukan pada 0 keempat berturut-turut. Jika polaritas bit sebelumnya positif, maka pelanggarannya positif.
  • Jika polaritas bit sebelumnya negatif, maka pelanggarannya negatif.

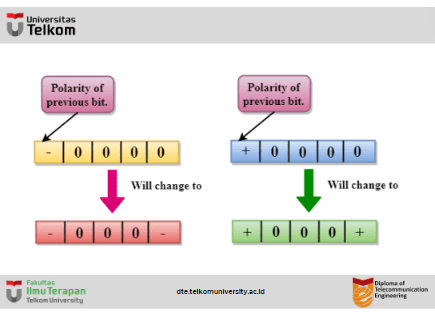

Jika jumlah bit 1s sejak substitusi terakhir ganjil.

Jika jumlah bit 1 genap, maka pelanggaran dilakukan menggantikan angka 0 pertama dan keempat berturut-turut. Jika polaritas bit sebelumnya positif, maka pelanggarannya negatif, dan jika polaritas bit sebelumnya negatif, maka pelanggarannya positif.

Jika jumlah bit 1 sejak substitusi terakhir adalah genap.
