Teknik Subnetting Jaringan: Mengelola Alamat IP secara Efisien untuk Skala yang Lebih Besar

Dalam setiap jaringan komputer, mulai dari jaringan rumah yang sederhana hingga infrastruktur pusat data yang kompleks, alamat IP (Internet Protocol) adalah fondasi komunikasi. Setiap perangkat yang terhubung ke jaringan membutuhkan alamat IP unik untuk dapat diidentifikasi dan berkomunikasi. Namun, seiring bertambahnya ukuran dan kompleksitas jaringan, mengelola alamat IP secara efisien menjadi tantangan tersendiri. Memberikan satu blok alamat IP besar untuk seluruh jaringan yang luas dapat menyebabkan pemborosan alamat dan masalah kinerja. Di sinilah subnetting jaringan hadir sebagai solusi krusial.

Subnetting adalah teknik membagi satu jaringan IP besar menjadi beberapa jaringan kecil yang disebut subnets (sub-jaringan). Ini bukan hanya tentang penghematan alamat IP semata, tetapi juga tentang meningkatkan efisiensi, keamanan, dan kinerja jaringan secara keseluruhan. Dengan subnetting, Anda dapat mengisolasi lalu lintas, mengelola broadcast domain, dan merencanakan pertumbuhan jaringan di masa depan dengan lebih terstruktur. Artikel ini akan menjadi panduan komprehensif Anda dalam memahami konsep dasar subnetting, alasan mengapa itu penting, langkah-langkah perhitungan praktis, serta strategi implementasi untuk berbagai skenario jaringan. Mari kita selami lebih dalam dunia alamat IP dan bagaimana subnetting dapat mengubah cara Anda mengelola jaringan.

I. Memahami Dasar-dasar Alamat IP dan Subnetting

Sebelum kita membahas tekniknya, mari kita pahami blok bangunan fundamentalnya.

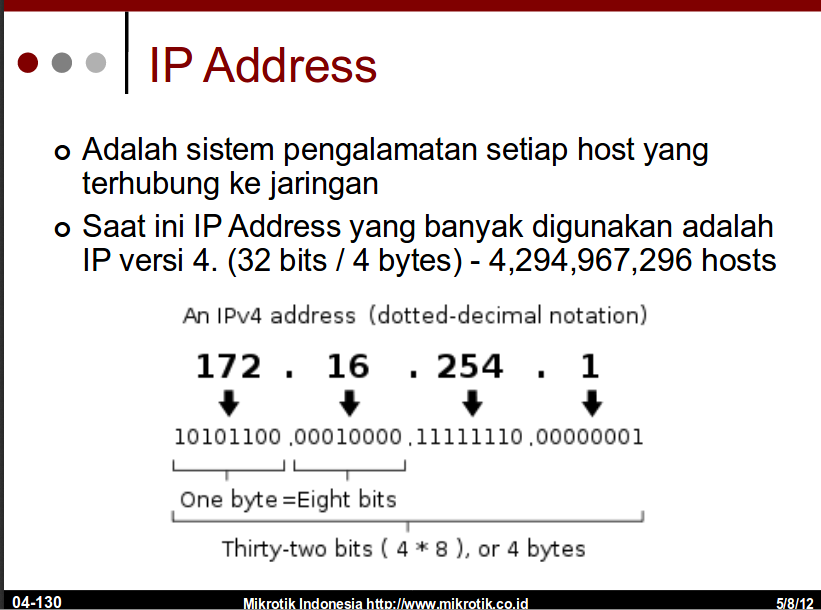

A. Alamat IP (Internet Protocol Address)

Alamat IP adalah pengenal numerik unik yang ditetapkan untuk setiap perangkat (misalnya, komputer, router, server) yang berpartisipasi dalam jaringan komputer yang menggunakan Protokol Internet untuk komunikasi. Ada dua versi alamat IP yang paling umum digunakan:

IPv4 (Internet Protocol version 4):
- Format: Terdiri dari empat set angka, dipisahkan oleh titik (misalnya, 192.168.1.1).
- Ukuran: Setiap set angka bervariasi dari 0 hingga 255. Total 32 bit, sehingga ada sekitar 4.3 miliar alamat unik.
- Keterbatasan: Jumlah alamat IPv4 sudah sangat terbatas dan hampir habis.
IPv6 (Internet Protocol version 6):
- Format: Terdiri dari delapan set angka heksadesimal, dipisahkan oleh titik dua (misalnya, 2001:0db8:85a3:0000:0000:8a2e:0370:7334).
- Ukuran: Total 128 bit, yang menghasilkan jumlah alamat yang sangat besar (sekitar 3.4 x 10^38).
- Kelebihan: Dirancang untuk mengatasi keterbatasan IPv4 dan mendukung perkembangan internet di masa depan.
- Catatan: Artikel ini akan fokus pada subnetting IPv4 karena masih sangat relevan dan banyak digunakan.

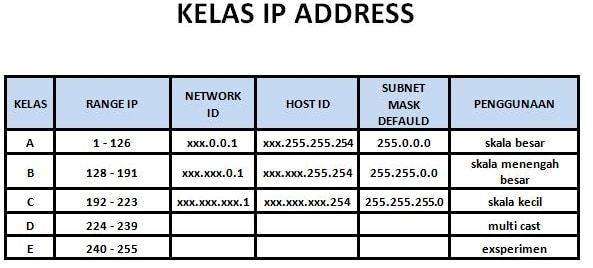

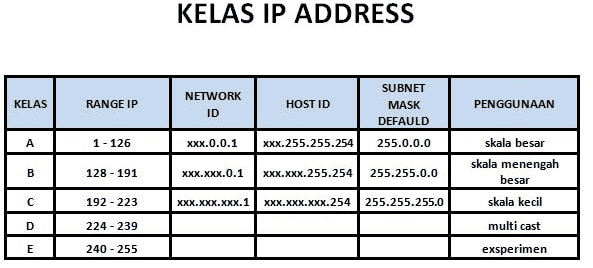

B. Kelas Alamat IP (Classful IP Addressing – Konsep Historis)

Secara historis, alamat IPv4 dibagi menjadi beberapa kelas:

Kelas A: Dimulai dengan 0-127 (misalnya, 10.0.0.0/8). Digunakan untuk jaringan sangat besar.
Kelas B: Dimulai dengan 128-191 (misalnya, 172.16.0.0/16). Digunakan untuk jaringan ukuran sedang hingga besar.
Kelas C: Dimulai dengan 192-223 (misalnya, 192.168.1.0/24). Digunakan untuk jaringan kecil.
Kelas D: Multicast.
Kelas E: Eksperimental.

Dalam konteks subnetting modern, konsep “kelas” ini sebagian besar digantikan oleh CIDR (Classless Inter-Domain Routing), yang memungkinkan alokasi alamat yang lebih fleksibel. Namun, pemahaman tentang kelas membantu memahami default subnet mask.

C. Subnet Mask

Subnet Mask adalah serangkaian angka 32-bit yang digunakan untuk memisahkan alamat IP menjadi dua bagian:

Bagian Jaringan (Network Portion): Mengidentifikasi jaringan tempat perangkat berada.
Bagian Host (Host Portion): Mengidentifikasi perangkat spesifik di dalam jaringan tersebut.

Subnet mask ditulis dalam format desimal bertitik (misalnya, 255.255.255.0) atau dalam notasi CIDR (misalnya, /24, yang berarti 24 bit pertama adalah bagian jaringan).

Bit 1 di Subnet Mask: Menunjukkan bagian jaringan.
Bit 0 di Subnet Mask: Menunjukkan bagian host.

Contoh Default Subnet Mask:

Kelas IP	Alamat Contoh	Default Subnet Mask (Desimal)	Default Subnet Mask (CIDR)
A	`10.0.0.0`	`255.0.0.0`	`/8`
B	`172.16.0.0`	`255.255.0.0`	`/16`
C	`192.168.1.0`	`255.255.255.0`	`/24`

D. Apa itu Subnetting?

Subnetting adalah proses meminjam bit dari bagian host alamat IP untuk membuat sub-jaringan baru di dalam jaringan yang lebih besar. Ini dilakukan dengan memperpanjang subnet mask.

Alasan Melakukan Subnetting:

Efisiensi Penggunaan Alamat IP: Mengurangi pemborosan alamat. Daripada memberikan seluruh blok /24 (254 host) untuk departemen yang hanya memiliki 10 host, Anda bisa membagi blok tersebut menjadi beberapa subnet yang lebih kecil.
Mengurangi Ukuran Broadcast Domain: Setiap subnet memiliki broadcast domain sendiri. Lalu lintas broadcast (pesan yang dikirim ke semua perangkat di jaringan) akan terbatas pada subnet tersebut, mengurangi traffic yang tidak perlu dan meningkatkan kinerja.
Meningkatkan Keamanan Jaringan: Mengisolasi segmen jaringan. Jika satu subnet terkompromi, ancaman mungkin tidak langsung menyebar ke subnet lain. Anda dapat menerapkan kebijakan keamanan yang berbeda per subnet (misalnya, firewall antar subnet).
Meningkatkan Kinerja Jaringan: Lalu lintas lokal tetap berada di subnet lokal, mengurangi kemacetan pada router utama.
Memudahkan Manajemen: Jaringan yang terbagi lebih mudah diatur, di-troubleshoot, dan direncanakan pertumbuhannya.
Mendukung Geografis / Fungsional: Membagi jaringan berdasarkan lokasi fisik (lantai, bangunan) atau departemen fungsional (HR, IT, Marketing).

II. Perhitungan Subnetting: Konsep dan Langkah Praktis

Perhitungan subnetting melibatkan matematika biner, tetapi ada cara yang lebih mudah untuk memahaminya.

A. Komponen Penting dalam Perhitungan Subnetting

Network Address (Alamat Jaringan): Alamat IP pertama dalam sebuah subnet, di mana semua bit host adalah 0. Ini tidak dapat ditetapkan ke host.
Broadcast Address (Alamat Broadcast): Alamat IP terakhir dalam sebuah subnet, di mana semua bit host adalah 1. Ini digunakan untuk mengirim pesan ke semua host dalam subnet tersebut dan tidak dapat ditetapkan ke host.
Usable Host Range (Rentang Host yang Dapat Digunakan): Semua alamat IP di antara alamat jaringan dan alamat broadcast yang dapat ditetapkan ke perangkat.
CIDR Notation: /n, di mana n adalah jumlah bit di bagian jaringan dari subnet mask.

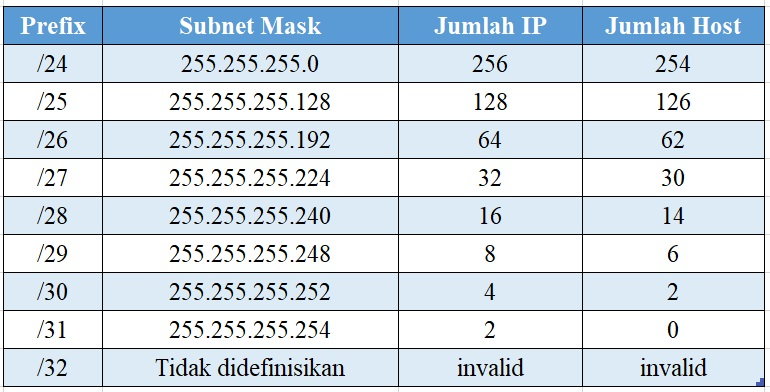

B. Rumus Kunci

Jumlah Subnet: 2s
- Di mana s adalah jumlah bit yang “dipinjam” dari bagian host untuk membuat subnet.
Jumlah Host per Subnet: 2h−2
- Di mana h adalah jumlah bit yang tersisa untuk bagian host.
- Pengurangan 2 adalah untuk alamat jaringan dan alamat broadcast.

C. Contoh Perhitungan Subnetting (Studi Kasus: Mengambil dari Kelas C)

Mari kita ambil contoh alamat IP Kelas C 192.168.1.0/24. Ini berarti 24 bit pertama adalah jaringan (192.168.1.), dan 8 bit sisanya (256 alamat, 254 host yang dapat digunakan) adalah untuk host.

Skenario: Anda perlu membagi jaringan 192.168.1.0/24 menjadi 4 subnet.

Langkah 1: Tentukan Berapa Banyak Bit yang Perlu Dipinjam (s)

Anda ingin 4 subnet. Cari 2sge4.
21=2 (tidak cukup)
22=4 (cukup!)
Jadi, Anda perlu meminjam 2 bit dari bagian host. s=2.

Langkah 2: Hitung Subnet Mask Baru

Subnet mask asli adalah /24. Anda meminjam 2 bit, jadi subnet mask baru adalah /24 + 2 = /26.
Dalam desimal, /26 berarti 26 bit pertama adalah 1.
- 11111111.11111111.11111111.11000000 (biner)
- 255.255.255.192 (desimal)
Ini berarti oktet terakhir adalah 192.

Langkah 3: Hitung Jumlah Host per Subnet

Subnet mask /26 menyisakan 6 bit untuk bagian host (000000). Jadi, h=6.
Jumlah host per subnet adalah 26−2=64−2=62 host yang dapat digunakan.

Langkah 4: Daftarkan Semua Subnet yang Dibuat

Setiap subnet akan memiliki 64 alamat (dari 2h). Ini disebut “blok ukuran” atau “magic number” (untuk oktet terakhir).
Subnet 1:
- Network Address: 192.168.1.0/26
- Usable Host Range: 192.168.1.1 sampai 192.168.1.62
- Broadcast Address: 192.168.1.63
Subnet 2:
- Network Address: 192.168.1.64/26
- Usable Host Range: 192.168.1.65 sampai 192.168.1.126
- Broadcast Address: 192.168.1.127
Subnet 3:
- Network Address: 192.168.1.128/26
- Usable Host Range: 192.168.1.129 sampai 192.168.1.190
- Broadcast Address: 192.168.1.191
Subnet 4:
- Network Address: 192.168.1.192/26
- Usable Host Range: 192.168.1.193 sampai 192.168.1.254
- Broadcast Address: 192.168.1.255

Anda sekarang memiliki 4 subnet yang masing-masing dapat menampung 62 perangkat.

D. VLSM (Variable Length Subnet Masking)

Konsep: VLSM adalah teknik subnetting yang memungkinkan penggunaan subnet mask yang berbeda dalam satu jaringan kelas IP yang sama. Ini mengatasi masalah pemborosan alamat yang bisa terjadi jika semua subnet dipaksa memiliki ukuran yang sama.
Kapan Digunakan: Ketika Anda memiliki kebutuhan host yang sangat bervariasi antar departemen atau lokasi.
Contoh: Daripada membuat 4 subnet /26 yang masing-masing 62 host jika Anda hanya butuh 10 host di satu subnet dan 50 di yang lain, Anda bisa menggunakan /28 (14 host) untuk yang kecil dan /26 (62 host) untuk yang besar. Ini jauh lebih efisien.
Kompleksitas: VLSM membutuhkan perencanaan yang lebih cermat dan pemahaman yang lebih dalam tentang subnetting.

III. Implementasi Subnetting dalam Jaringan Nyata

Setelah Anda memahami perhitungannya, bagaimana Anda menerapkannya?

A. Perencanaan Jaringan

Identifikasi Kebutuhan:
- Berapa banyak lokasi/departemen yang Anda miliki?
- Berapa banyak perangkat yang ada di setiap lokasi/departemen saat ini?
- Berapa potensi pertumbuhan perangkat di masa depan?
- Apakah ada kebutuhan khusus (misalnya, subnet terpisah untuk server, kamera keamanan, atau tamu)?

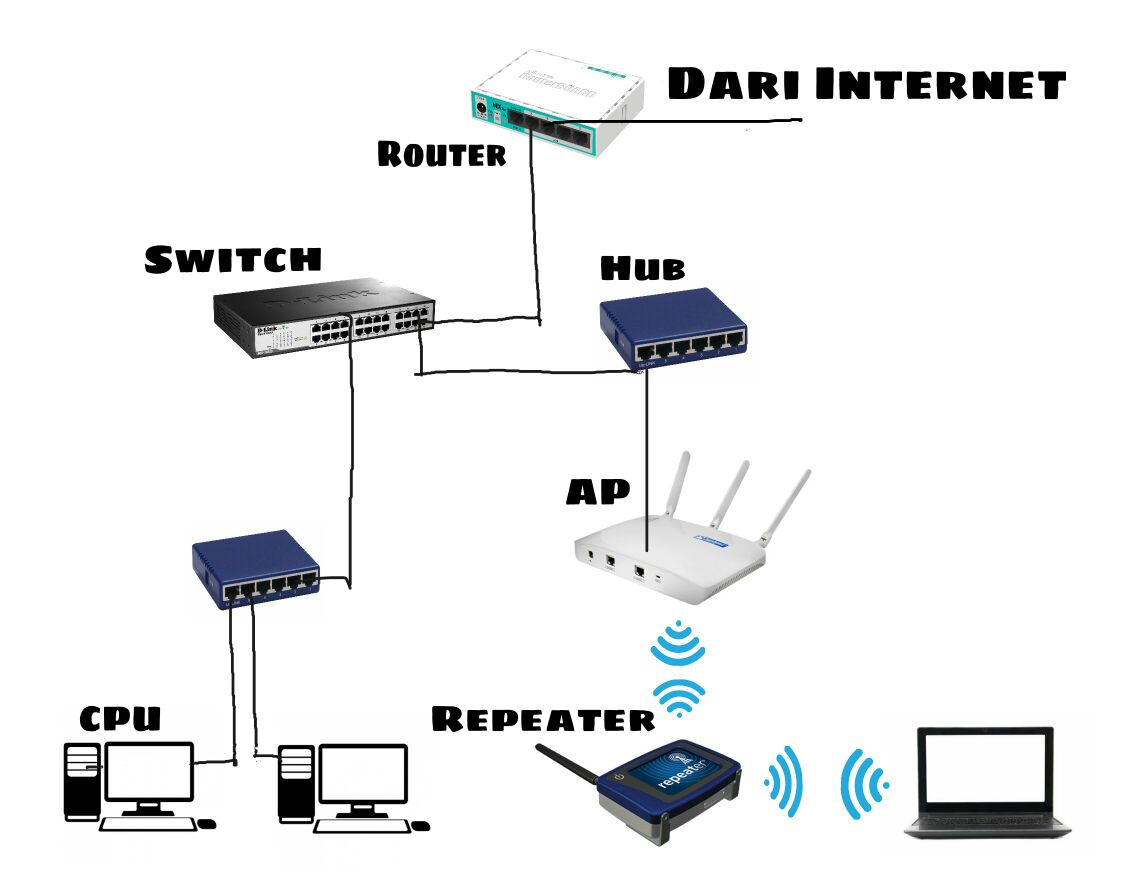

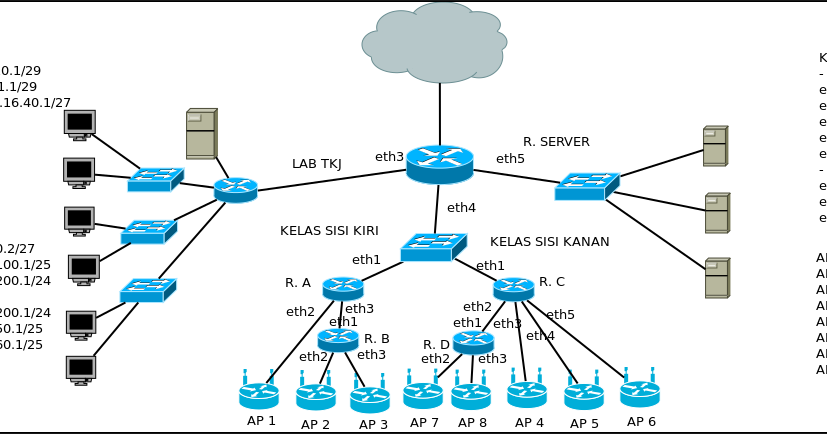

Gambar Topologi Jaringan:
- Buat diagram jaringan Anda, termasuk router, switch, dan jenis perangkat. Ini membantu memvisualisasikan bagaimana subnet akan terhubung.
Alokasikan Alamat IP:
- Mulai dari alamat IP besar yang Anda miliki (misalnya, 192.168.0.0/22 atau 172.16.0.0/16).
- Gunakan VLSM untuk mengalokasikan subnet dengan ukuran yang tepat untuk setiap kebutuhan.
- Sisakan ruang untuk subnet di masa depan.
Dokumentasikan:
- Buat dokumentasi yang jelas untuk setiap subnet: Network Address, Subnet Mask, Usable Host Range, Broadcast Address, dan tujuannya. Ini sangat penting untuk troubleshooting dan manajemen di masa depan.

B. Konfigurasi Perangkat Jaringan

Router:
- Inti dari Subnetting: Router adalah perangkat yang menghubungkan subnet yang berbeda. Setiap antarmuka router yang terhubung ke subnet akan memiliki alamat IP di subnet tersebut.
- Konfigurasi Interface: Anda akan mengonfigurasi alamat IP dan subnet mask untuk setiap interface router yang akan menjadi gateway untuk subnet tersebut.
- Routing: Pastikan router memiliki rute yang benar untuk meneruskan lalu lintas antar subnet dan ke internet.
Switch (Managed Switch):
- VLAN (Virtual LAN): Meskipun switch adalah perangkat Layer 2 (data link), managed switch dapat dikonfigurasi dengan VLAN. VLAN memungkinkan Anda untuk mengelompokkan perangkat ke dalam broadcast domain logis yang berbeda, bahkan jika mereka terhubung ke switch fisik yang sama. Setiap VLAN biasanya dipetakan ke subnet IP yang berbeda.
- Interface Mode: Switch port dapat diatur sebagai access port (untuk host di satu VLAN/subnet) atau trunk port (untuk menghubungkan switch ke switch lain atau router, membawa lalu lintas dari beberapa VLAN).
DHCP Server:
- Anda akan mengonfigurasi scope DHCP terpisah untuk setiap subnet, memastikan bahwa perangkat di setiap subnet mendapatkan alamat IP, subnet mask, default gateway (IP router di subnet tersebut), dan DNS server yang benar.
Firewall:
- Aturan Antar-Subnet: Firewall dapat ditempatkan di antara subnet untuk mengontrol lalu lintas yang diizinkan mengalir antar mereka, meningkatkan keamanan.

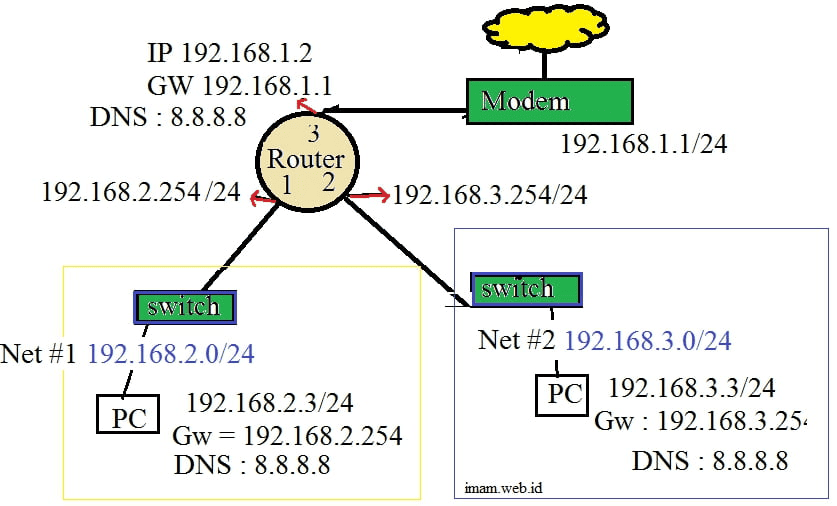

C. Pentingnya Default Gateway

Setiap perangkat di subnet harus dikonfigurasi dengan Default Gateway yang benar. Default Gateway adalah alamat IP router interface yang terhubung ke subnet tersebut.
Ketika sebuah perangkat ingin berkomunikasi dengan perangkat di subnet lain atau di internet, ia akan mengirim paketnya ke Default Gatewaynya, dan router akan meneruskan paket tersebut ke tujuannya.

IV. Manfaat Subnetting untuk Skala yang Lebih Besar

A. Peningkatan Kinerja

Mengurangi Broadcast Traffic: Lalu lintas broadcast (misalnya, ARP requests, DHCP requests) hanya terbatas pada subnetnya sendiri. Ini mengurangi beban pada router dan host lain yang tidak perlu memproses lalu lintas broadcast yang tidak relevan, sehingga meningkatkan efisiensi dan kecepatan.
Mengurangi Kemacetan (Congestion): Lalu lintas lokal (antar perangkat dalam subnet yang sama) tidak perlu melewati router untuk mencapai tujuannya. Ini mengurangi beban pada router dan bandwidth uplink ke router, membebaskan sumber daya untuk lalu lintas antar subnet dan internet.

B. Peningkatan Keamanan

Segmentasi Jaringan: Subnetting adalah bentuk dasar dari segmentasi jaringan. Dengan memisahkan jaringan ke dalam subnet yang berbeda (misalnya, subnet untuk server, subnet untuk pengguna, subnet untuk tamu), Anda dapat mengisolasi ancaman.
Kontrol Akses yang Lebih Granular: Anda dapat menerapkan aturan firewall yang lebih ketat pada router atau firewall yang memisahkan subnet, mengontrol secara spesifik lalu lintas apa yang diizinkan atau ditolak antara satu subnet dengan yang lain. Misalnya, memblokir lalu lintas dari subnet tamu ke subnet server.
Pembatasan Lateral Movement: Jika satu subnet terkompromi (misalnya, oleh malware), penyebarannya ke subnet lain dapat dibatasi oleh aturan firewall yang dikonfigurasi pada router antar subnet.

C. Efisiensi Pengelolaan Alamat IP

Penghematan Alamat IP Publik: Jika Anda menggunakan alamat IP publik (misalnya, untuk server yang dapat diakses dari internet), subnetting memungkinkan Anda untuk mengalokasikan blok alamat yang lebih kecil dan lebih spesifik ke subnet tertentu, mengurangi pemborosan alamat yang berharga.
Penggunaan Alamat IP Privat yang Lebih Baik: Dalam jaringan internal (menggunakan alamat IP privat seperti 192.168.x.x, 10.x.x.x, 172.16.x.x), subnetting dengan VLSM memungkinkan Anda untuk menampung berbagai ukuran departemen atau lokasi secara efisien, menghindari pemborosan host yang tidak perlu.

D. Fleksibilitas dan Skalabilitas

Perencanaan Pertumbuhan: Dengan mengalokasikan subnet yang tepat dan menyisakan ruang untuk subnet di masa depan, Anda dapat merencanakan perluasan jaringan tanpa perlu merombak seluruh skema alamat IP Anda.
Modularitas: Jaringan yang tersubnetting lebih mudah untuk ditingkatkan atau dimodifikasi secara modular. Anda dapat menambahkan subnet baru untuk departemen baru atau teknologi baru tanpa mengganggu seluruh jaringan.
Delegasi Manajemen: Dalam organisasi besar, subnet dapat didelegasikan kepada tim IT yang berbeda untuk dikelola, menyederhanakan tanggung jawab.

V. Pertimbangan dan Tantangan dalam Subnetting

Kompleksitas: Subnetting, terutama dengan VLSM, membutuhkan pemahaman yang kuat tentang alamat IP dan perhitungan biner. Kesalahan dalam perhitungan dapat menyebabkan masalah konektivitas yang sulit didiagnosis.
Routing Antar-Subnet: Agar perangkat di subnet yang berbeda dapat berkomunikasi, router harus dikonfigurasi dengan benar untuk merutekan lalu lintas antar subnet.
Penyebaran DHCP: Pastikan DHCP server Anda dikonfigurasi dengan benar untuk setiap subnet untuk mendistribusikan alamat IP dan default gateway yang sesuai.
Troubleshooting: Meskipun subnetting mengurangi broadcast domain, troubleshooting lalu lintas antar subnet mungkin memerlukan pemahaman yang lebih dalam tentang routing dan firewall.
IPv6 dan Subnetting: Meskipun konsepnya serupa, subnetting IPv6 jauh lebih sederhana karena kelimpahan alamat yang sangat besar. Biasanya, setiap link (mirip dengan subnet) di IPv6 diberikan /64 secara default, yang menyediakan jumlah host yang hampir tak terbatas.

Kesimpulan

Subnetting jaringan adalah teknik fundamental dan krusial dalam desain serta manajemen jaringan modern. Lebih dari sekadar metode untuk menghemat alamat IP, subnetting adalah strategi cerdas untuk mengelola sumber daya jaringan secara efisien, meningkatkan kinerja, dan memperkuat keamanan. Dengan membagi jaringan besar menjadi sub-jaringan yang lebih kecil dan mudah dikelola, Anda dapat mengurangi broadcast traffic, membatasi kemacetan, serta mengimplementasikan kontrol akses yang lebih granular.

Meskipun perhitungan awal mungkin terasa menantang, pemahaman tentang bagaimana bit dipinjam dari bagian host dan bagaimana subnet mask berubah akan menjadi kunci sukses Anda. Dengan perencanaan yang cermat, implementasi yang tepat pada router dan switch, serta dokumentasi yang baik, Anda tidak hanya akan menciptakan infrastruktur jaringan yang lebih efisien dan aman hari ini, tetapi juga menyiapkan fondasi yang kokoh untuk skalabilitas dan pertumbuhan di masa depan. Kuasai subnetting, dan Anda akan menguasai jaringan Anda.
