Media transmisi terpandu
Ini didefinisikan sebagai media fisik yang melaluinya sinyal ditransmisikan. Ia juga dikenal sebagai media yang dibatasi.
Jenis Media Terpandu:
Pasangan terpilin:
- Twisted pair merupakan media fisik yang terdiri dari sepasang kabel yang dipilin satu sama lain. Kabel twisted pair lebih murah dibandingkan dengan media transmisi lainnya. Pemasangan kabel twisted pair mudah dan merupakan kabel yang ringan. Rentang frekuensi untuk kabel twisted pair adalah dari 0 hingga 3,5KHz.
- Twisted pair terdiri dari dua kabel tembaga berinsulasi yang disusun dalam pola spiral teratur.
- Tingkat pengurangan gangguan kebisingan ditentukan oleh jumlah putaran per kaki. Meningkatkan jumlah putaran per kaki mengurangi gangguan kebisingan.
Jenis pasangan bengkok:
Pasangan Berpilin Tanpa Pelindung:
Pasangan terpilin tanpa pelindung banyak digunakan dalam telekomunikasi. Berikut kategori kabel twisted pair unshielded:
- Kategori 1: Kategori 1 digunakan untuk saluran telepon yang memiliki data berkecepatan rendah.
- Kategori 2: Dapat mendukung hingga 4Mbps.
- Kategori 3: Dapat mendukung hingga 16Mbps.
- Kategori 4: Dapat mendukung hingga 20Mbps. Oleh karena itu, dapat digunakan untuk komunikasi jarak jauh.
- Kategori 5: Dapat mendukung hingga 200Mbps.
Keuntungan dari Twisted Pair Tanpa Pelindung:
- Itu murah.
- Pemasangan twisted pair tanpa pelindung itu mudah.
- Dapat digunakan untuk LAN berkecepatan tinggi.
Kerugian:
- Kabel ini hanya dapat digunakan untuk jarak yang lebih pendek karena adanya redaman.
Pasangan Berpilin Terlindung
- Pasangan terpilin berpelindung adalah kabel yang berisi jaring yang mengelilingi kawat yang memungkinkan tingkat transmisi lebih tinggi.
Karakteristik Twisted Pair Terlindung:
- Biaya kabel twisted pair berpelindung tidak terlalu tinggi dan tidak terlalu rendah.
- Instalasi STP itu mudah.
- Ini memiliki kapasitas lebih tinggi dibandingkan dengan kabel twisted pair tanpa pelindung.
- Ini memiliki redaman yang lebih tinggi.
- Itu terlindung yang memberikan kecepatan transmisi data yang lebih tinggi.
Kekurangan
- Ini lebih mahal dibandingkan dengan kabel UTP dan koaksial.
- Ini memiliki tingkat atenuasi yang lebih tinggi.
Kabel koaksial
- Kabel koaksial merupakan media transmisi yang sangat umum digunakan, misalnya kabel TV biasanya berupa kabel koaksial.
- Nama kabelnya koaksial karena mengandung dua konduktor yang sejajar satu sama lain.
- Ini memiliki frekuensi lebih tinggi dibandingkan dengan kabel Twisted pair.

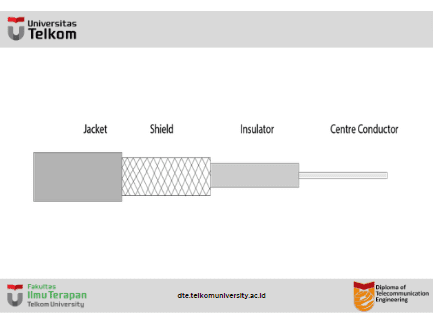

- Konduktor bagian dalam kabel koaksial terbuat dari tembaga, dan konduktor luar terbuat dari jaring tembaga. Inti tengah terdiri dari penutup non-konduktif yang memisahkan konduktor dalam dari konduktor luar.
- Inti tengah bertanggung jawab untuk transfer data sedangkan jaring tembaga mencegah EMI (interferensi elektromagnetik).
Kabel koaksial terdiri dari dua jenis:
- Transmisi baseband: Ini didefinisikan sebagai proses transmisi sinyal tunggal dengan kecepatan tinggi.
- Transmisi broadband: Ini didefinisikan sebagai proses transmisi beberapa sinyal secara bersamaan.
Keuntungan Kabel Koaksial:
- Data dapat dikirim dengan kecepatan tinggi.
- Kabel ini memiliki pelindung yang lebih baik dibandingkan dengan kabel twisted pair.
- Ini memberikan bandwidth yang lebih tinggi.
Kekurangan Kabel Koaksial:
- Ini lebih mahal dibandingkan dengan kabel twisted pair.
- Jika terjadi kesalahan pada kabel menyebabkan kegagalan seluruh jaringan.
Serat Optik
- Kabel serat optik adalah kabel yang menggunakan sinyal listrik untuk komunikasi.
- Fiber optic adalah kabel yang menampung serat optik yang dilapisi plastik yang digunakan untuk mengirim data melalui pulsa cahaya.
- Lapisan plastik melindungi serat optik dari panas, dingin, interferensi elektromagnetik dari jenis kabel lainnya.
- Serat optik memberikan transmisi data yang lebih cepat dibandingkan kabel tembaga.

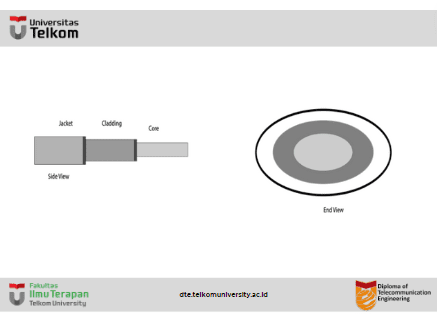

Representasi diagram kabel serat optik:
Elemen dasar kabel serat optik:
- Inti: Serat optik terdiri dari untaian kaca atau plastik sempit yang dikenal sebagai inti. Inti adalah area transmisi cahaya dari serat. Semakin besar luas inti maka semakin banyak pula cahaya yang diteruskan ke dalam serat.
- Cladding: Lapisan kaca konsentris dikenal sebagai cladding. Fungsi utama kelongsong adalah untuk memberikan indeks bias yang lebih rendah pada antarmuka inti sehingga menyebabkan refleksi di dalam inti sehingga gelombang cahaya ditransmisikan melalui serat.
- Jaket: Lapisan pelindung yang terbuat dari plastik disebut jaket. Tujuan utama jaket adalah untuk menjaga kekuatan serat, menyerap guncangan dan perlindungan ekstra serat.
Berikut keunggulan kabel serat optik dibandingkan kabel tembaga:
- Bandwidth Lebih Besar: Kabel serat optik menyediakan lebih banyak bandwidth dibandingkan tembaga. Oleh karena itu, serat optik membawa lebih banyak data dibandingkan dengan kabel tembaga.
- Kecepatan lebih cepat: Kabel serat optik membawa data dalam bentuk cahaya. Hal ini memungkinkan kabel serat optik membawa sinyal dengan kecepatan lebih tinggi.
- Jarak yang lebih jauh: Kabel serat optik membawa data pada jarak yang lebih jauh dibandingkan dengan kabel tembaga.
- Keandalan yang lebih baik: Kabel serat optik lebih andal dibandingkan kabel tembaga karena kebal terhadap perubahan suhu apa pun dan juga dapat menyebabkan terhambatnya konektivitas kabel tembaga.
- Lebih Tipis dan Kokoh: Kabel serat optik lebih tipis dan ringan sehingga mampu menahan tekanan tarikan lebih besar dibandingkan kabel tembaga.
