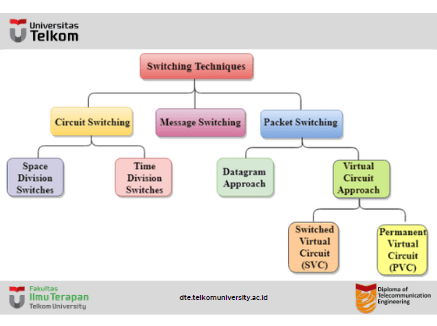

Tehnik Switching
Dalam jaringan besar, terdapat banyak jalur dari pengirim ke penerima. Teknik switching akan menentukan rute terbaik untuk transmisi data.
Teknik switching digunakan untuk menghubungkan sistem untuk melakukan komunikasi satu-ke-satu.
Circuit Switching
- Peralihan sirkuit adalah teknik peralihan yang menetapkan jalur khusus antara pengirim dan penerima.
- Dalam Teknik Circuit Switching, setelah koneksi dibuat maka jalur khusus akan tetap ada sampai koneksi diakhiri.
- Peralihan sirkuit dalam suatu jaringan beroperasi dengan cara yang sama seperti cara kerja telepon.
- Jalur end-to-end yang lengkap harus ada sebelum komunikasi terjadi.
- Dalam teknik peralihan sirkuit, ketika ada pengguna yang ingin mengirim data, suara, video, sinyal permintaan dikirim ke penerima kemudian penerima mengirimkan kembali pengakuan untuk memastikan ketersediaan jalur khusus. Setelah menerima pengakuan, jalur khusus mentransfer data.
- Circuit switching digunakan dalam jaringan telepon umum. Ini digunakan untuk transmisi suara.
- Data tetap dapat ditransfer sekaligus dalam teknologi switching sirkuit.
Komunikasi melalui circuit switching memiliki 3 fase:
- Pendirian sirkuit
- Transfer data
- Pemutusan Sirkuit
Circuit Switching dapat menggunakan salah satu dari dua teknologi:
Switching Divisi Luar Angkasa:
- Space Division Switching adalah teknologi peralihan sirkuit di mana jalur transmisi tunggal dicapai dalam sebuah saklar dengan menggunakan serangkaian titik persimpangan yang terpisah secara fisik.
- Space Division Switching dapat dilakukan dengan menggunakan crossbar switch. Sakelar palang adalah titik silang logam atau gerbang semikonduktor yang dapat diaktifkan atau dinonaktifkan oleh unit kontrol.
- Saklar Crossbar dibuat dengan menggunakan semikonduktor. Misalnya, saklar palang Xilinx menggunakan FPGA.
- Space Division Switching memiliki saklar kecepatan tinggi, kapasitas tinggi, dan nonblocking.
Sakelar Divisi Luar Angkasa dapat dikategorikan dalam dua cara:
- Switching Crossbar
- Switching Multistage
Switching Crossbar
Switching Crossbar merupakan saklar yang mempunyai n jalur masukan dan n jalur keluaran. Saklar palang memiliki n2 titik potong yang disebut titik potong.
Kerugian dari Switching Crossbar:
Jumlah titik persimpangan bertambah seiring bertambahnya jumlah stasiun. Oleh karena itu, ini menjadi sangat mahal untuk saklar besar. Solusinya adalah dengan menggunakan saklar multistage.
Switching Multistage
- Switcing Multistage dibuat dengan membagi switcing crossbar menjadi unit-unit yang lebih kecil dan kemudian menghubungkannya.
- Ini mengurangi jumlah titik persimpangan.
- Jika salah satu jalur gagal, maka tersedia jalur lainnya.
Keuntungan Circuit Switching:
- Dalam kasus teknik Circuit Switching, saluran komunikasi didedikasikan.
- Ini memiliki bandwidth tetap.
Kekurangan Circuit Switching:
- Setelah jalur khusus ditetapkan, satu-satunya penundaan terjadi pada kecepatan transmisi data.
- Dibutuhkan waktu lama untuk membuat koneksi sekitar 10 detik dan selama itu tidak ada data yang dapat dikirim.
- Ini lebih mahal dibandingkan teknik switching lainnya karena jalur khusus diperlukan untuk setiap koneksi.
- Penggunaannya tidak efisien karena setelah jalur dibuat dan tidak ada data yang ditransfer, maka kapasitas jalur akan terbuang sia-sia.
- Dalam hal ini, koneksinya berdedikasi sehingga tidak ada data lain yang dapat ditransfer meskipun salurannya gratis.

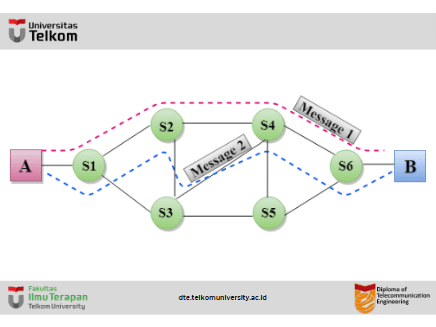

Switching Message
- Switching Message adalah teknik peralihan di mana pesan ditransfer sebagai satu unit lengkap dan disalurkan melalui node perantara di mana pesan tersebut disimpan dan diteruskan.
- Dalam teknik Message Switching, tidak ada pembentukan jalur khusus antara pengirim dan penerima.
- Alamat tujuan ditambahkan ke pesan. Peralihan Pesan menyediakan perutean dinamis saat pesan dirutekan melalui node perantara berdasarkan informasi yang tersedia dalam pesan.
- Sakelar pesan diprogram sedemikian rupa sehingga dapat menyediakan rute yang paling efisien.
- Setiap node menyimpan seluruh pesan dan kemudian meneruskannya ke node berikutnya. Jenis jaringan ini dikenal sebagai jaringan simpan dan penerusan.
- Peralihan pesan memperlakukan setiap pesan sebagai entitas independen.
Keuntungan Switching message
- Saluran data dibagikan di antara perangkat yang berkomunikasi sehingga meningkatkan efisiensi penggunaan bandwidth yang tersedia.
- Kemacetan lalu lintas dapat dikurangi karena pesan disimpan sementara di node.
- Prioritas pesan dapat digunakan untuk mengelola jaringan.
- Ukuran pesan yang dikirim melalui jaringan bisa bervariasi. Oleh karena itu, ini mendukung data dengan ukuran tidak terbatas.
Kekurangan Switching Message
- Sakelar pesan harus dilengkapi dengan penyimpanan yang cukup agar dapat menyimpan pesan hingga pesan diteruskan.
- Delay yang lama dapat terjadi karena fasilitas penyimpanan dan penerusan yang disediakan oleh teknik perpindahan pesan.
Packet Switching
- Peralihan paket adalah teknik peralihan di mana pesan dikirim sekaligus, tetapi dibagi menjadi bagian-bagian yang lebih kecil, dan dikirim satu per satu.
- Pesan tersebut dibagi menjadi bagian-bagian kecil yang dikenal sebagai paket dan paket diberi nomor unik untuk mengidentifikasi pesanannya di pihak penerima.
- Setiap paket berisi beberapa informasi di headernya seperti alamat sumber, alamat tujuan dan nomor urut.
- Paket akan berjalan melintasi jaringan, mengambil jalur terpendek mungkin.
- Semua paket disusun kembali di pihak penerima dalam urutan yang benar.
- Jika ada paket yang hilang atau rusak, maka pesan akan dikirim untuk mengirim ulang pesan tersebut.
- Jika urutan paket yang benar tercapai, maka pesan pengakuan akan dikirim.
Pendekatan Packet Switching:
Ada dua pendekatan untuk Packet Switching:
Packet Swiching Datagram:
- Ini adalah teknologi packet switching dimana paket dikenal sebagai datagram, dianggap sebagai entitas independen. Setiap paket berisi informasi tentang tujuan dan switch menggunakan informasi ini untuk meneruskan paket ke tujuan yang benar.
- Paket-paket tersebut disusun kembali di pihak penerima dalam urutan yang benar.
- Dalam teknik Datagram Packet Switching, jalurnya tidak tetap.
- Node perantara mengambil keputusan perutean untuk meneruskan paket.
- Peralihan Paket Datagram juga dikenal sebagai peralihan tanpa koneksi.
Virtual Circuit Switching
- Virtual Circuit Switching juga dikenal sebagai peralihan berorientasi koneksi.
- Dalam kasus peralihan sirkuit virtual, rute yang telah direncanakan sebelumnya dibuat sebelum pesan dikirim.
- Paket permintaan panggilan dan penerimaan panggilan digunakan untuk membuat koneksi antara pengirim dan penerima.
- Dalam hal ini, jalur ditetapkan selama durasi koneksi logis.

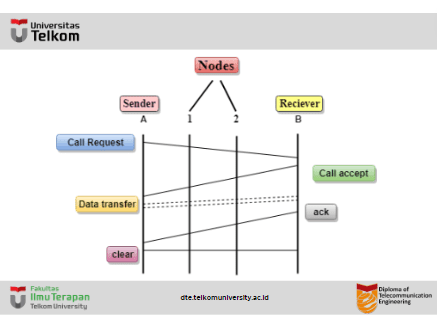

Mari kita pahami konsep virtual circuit switching melalui diagram:
- Pada diagram di atas, A dan B masing-masing adalah pengirim dan penerima. 1 dan 2 adalah node.
- Paket permintaan panggilan dan penerimaan panggilan digunakan untuk membuat koneksi antara pengirim dan penerima.
- Ketika rute ditetapkan, data akan ditransfer.
- Setelah transmisi data, sinyal pengakuan dikirimkan oleh penerima bahwa pesan telah diterima.
- Jika pengguna ingin mengakhiri koneksi, sinyal yang jelas dikirimkan untuk penghentian.
