Star, Ring, dan Mesh: Topologi Jaringan dan Karakteristiknya
Dalam dunia komputasi dan komunikasi modern, jaringan komputer adalah fondasi utama yang memungkinkan pertukaran informasi antar perangkat. Dari smartphone Anda yang terhubung ke internet, hingga server raksasa di pusat data, semuanya beroperasi dalam suatu jaringan. Namun, di balik kemampuan konektivitas ini, ada sebuah struktur fundamental yang menentukan bagaimana perangkat-perangkat tersebut saling terhubung dan berkomunikasi: topologi jaringan.
Topologi jaringan adalah tata letak fisik atau logis dari node (perangkat) dan koneksi (jalur komunikasi) dalam suatu jaringan. Memahami berbagai jenis topologi sangat krusial bagi siapa pun yang terlibat dalam perancangan, implementasi, atau pengelolaan jaringan. Pemilihan topologi yang tepat dapat sangat memengaruhi kinerja, keandalan, skalabilitas, dan biaya operasional jaringan.
Artikel ini akan membawa Anda menyelami tiga topologi jaringan yang paling dikenal dan fundamental: Star (Bintang), Ring (Cincin), dan Mesh (Jala). Kita akan membahas karakteristik masing-masing, kelebihan dan kekurangannya, serta skenario penggunaan yang paling sesuai.
Fondasi Desain Jaringan: Memahami Topologi
Sebelum kita masuk ke detail masing-masing topologi, penting untuk memahami mengapa topologi begitu penting. Topologi bukan hanya sekadar “gambar” bagaimana kabel terhubung; ia adalah blueprint yang menentukan:
- Bagaimana data mengalir: Jalur yang dilewati informasi dari satu perangkat ke perangkat lain.
- Keandalan (Reliability): Seberapa tahan jaringan terhadap kegagalan komponen tunggal.
- Skalabilitas (Scalability): Seberapa mudah jaringan dapat diperluas atau diubah.
- Kinerja (Performance): Kecepatan dan efisiensi komunikasi data.
- Biaya (Cost): Biaya pemasangan kabel, perangkat, dan pemeliharaan.
- Kompleksitas (Complexity): Tingkat kerumitan dalam implementasi dan manajemen.
Pemilihan topologi yang tepat akan mempertimbangkan trade-off antara faktor-faktor ini, sesuai dengan kebutuhan spesifik organisasi atau lingkungan.
Topologi Star (Bintang): Sentralisasi yang Efisien
Topologi Star adalah salah satu topologi jaringan yang paling umum dan mudah dikenali, terutama dalam jaringan area lokal (LAN) modern. Dalam topologi ini, semua node individu terhubung ke satu perangkat pusat, yang disebut hub, switch, atau router. Perangkat pusat ini bertindak sebagai titik koneksi sentral.
Karakteristik Topologi Star:
- Pusat Kendali: Ada satu perangkat pusat yang berfungsi sebagai titik koneksi utama untuk semua perangkat lain.
- Koneksi Titik-ke-Titik: Setiap node memiliki koneksi langsung dan independen ke perangkat pusat. Tidak ada koneksi langsung antara satu node dengan node lainnya tanpa melalui pusat.
- Simplicity: Secara konsep, cukup sederhana untuk dipahami dan diimplementasikan.
- Mudah Diperluas: Menambahkan perangkat baru hanya memerlukan koneksi ke perangkat pusat.
Cara Kerja:
Ketika satu perangkat ingin berkomunikasi dengan perangkat lain dalam jaringan Star, ia mengirimkan data ke perangkat pusat. Perangkat pusat kemudian meneruskan data tersebut ke perangkat tujuan. Dalam kasus hub, data akan diteruskan (broadcast) ke semua port kecuali port pengirim. Namun, dengan switch, data akan diteruskan secara cerdas hanya ke port tujuan yang spesifik, mengurangi traffic yang tidak perlu dan meningkatkan efisiensi.
Kelebihan Topologi Star:
- Mudah Diinstal dan Dikelola: Konfigurasinya relatif mudah, dan penambahan atau penghapusan perangkat tidak mengganggu jaringan yang ada.
- Deteksi Kesalahan yang Mudah: Jika ada masalah pada satu perangkat atau kabel yang menghubungkannya ke pusat, hanya perangkat tersebut yang terpengaruh. Perangkat pusat dapat dengan mudah mengidentifikasi perangkat yang bermasalah.
- Isolasi Kegagalan: Kegagalan satu node atau kabelnya tidak akan melumpuhkan seluruh jaringan. Sisa jaringan akan terus beroperasi.
- Performa yang Baik: Dengan switch sebagai pusat, jaringan Star dapat menawarkan kinerja yang sangat baik karena setiap perangkat memiliki jalur komunikasi khusus ke pusat, mengurangi kolisi (tabrakan data).
- Fleksibilitas: Dapat dengan mudah mengintegrasikan berbagai jenis perangkat dan teknologi.
Kekurangan Topologi Star:
- Ketergantungan pada Perangkat Pusat: Ini adalah single point of failure (SPOF) yang paling signifikan. Jika hub atau switch pusat gagal, seluruh jaringan akan lumpuh.
- Biaya Kabel yang Lebih Tinggi: Membutuhkan lebih banyak kabel dibandingkan dengan topologi lain seperti Ring atau Bus, karena setiap perangkat memerlukan kabel terpisah ke pusat.
- Keterbatasan Jarak: Jarak maksimum antara perangkat dan pusat terbatas oleh spesifikasi kabel dan perangkat.
- Beban Perangkat Pusat: Semua traffic melewati perangkat pusat, sehingga perangkat ini harus cukup kuat untuk menangani beban kerja.
Skenario Penggunaan Topologi Star:
Topologi Star adalah pilihan populer untuk:
- Jaringan Area Lokal (LAN) di Kantor atau Rumah: Umumnya digunakan untuk menghubungkan komputer, printer, dan perangkat lain ke switch atau router Wi-Fi.
- Lingkungan Komputer Server Kecil: Beberapa server dihubungkan ke satu switch pusat.
- Jaringan yang Membutuhkan Diagnostik Mudah: Kemudahan isolasi masalah sangat berguna.
Topologi Ring (Cincin): Kesederhanaan dalam Lingkaran

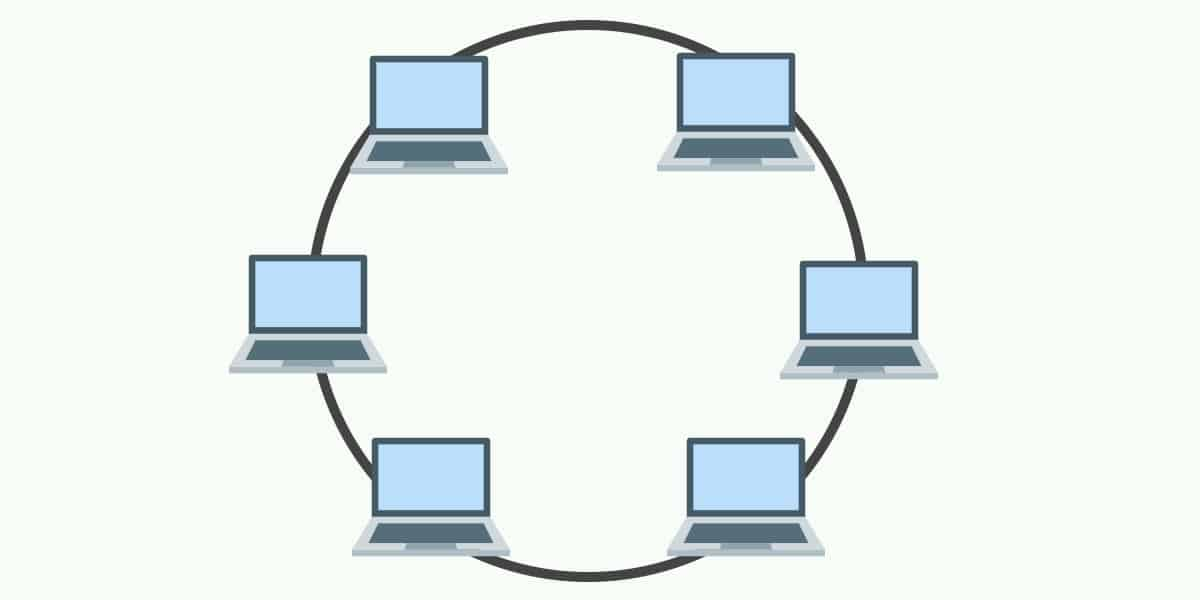

Topologi Ring adalah topologi jaringan di mana setiap node terhubung ke dua node lainnya, membentuk sebuah lingkaran tertutup. Data mengalir dalam satu arah (uni-directional) atau kedua arah (bi-directional) di sekitar cincin.
Karakteristik Topologi Ring:
- Sirkuit Tertutup: Setiap perangkat terhubung langsung ke perangkat berikutnya dalam suatu lingkaran, dan perangkat terakhir terhubung kembali ke perangkat pertama.
- Data Mengalir dalam Satu Arah (biasanya): Data bergerak dari satu perangkat ke perangkat berikutnya hingga mencapai tujuan.
- Tanpa Pusat Kendali: Tidak ada perangkat pusat, setiap perangkat berfungsi sebagai repeater yang meneruskan data.
Cara Kerja:
Dalam topologi Ring, data seringkali ditransmisikan dalam bentuk “token” (seperti di Token Ring). Perangkat yang ingin mengirim data harus menunggu hingga menerima token, melampirkan data ke token, dan mengirimkannya ke perangkat berikutnya di cincin. Setiap perangkat di sepanjang jalur akan memeriksa apakah data tersebut ditujukan untuknya. Jika tidak, ia akan meneruskan token. Setelah data mencapai tujuan, perangkat tujuan akan mengambil data dan melepaskan token, yang kemudian kembali berkeliling cincin.
Kelebihan Topologi Ring:
- Performa Konsisten di Bawah Beban Tinggi: Karena data mengalir dalam satu arah (atau teratur), topologi Ring dapat memberikan kinerja yang konsisten bahkan saat traffic tinggi, karena tidak ada kolisi data.
- Tidak Membutuhkan Server Pusat: Mengurangi single point of failure yang terkait dengan perangkat pusat.
- Biaya Kabel Lebih Rendah: Relatif lebih sedikit kabel yang dibutuhkan dibandingkan topologi Star, terutama untuk jaringan yang besar dan tersebar linier.
- Baik untuk Jaringan Jarak Jauh: Dapat mendukung jarak yang lebih jauh dibandingkan Bus, karena setiap node berfungsi sebagai repeater.
Kekurangan Topologi Ring:
- Satu Titik Kegagalan (jika tidak ada redundansi): Jika satu kabel atau satu node gagal dalam cincin tunggal, seluruh jaringan dapat terputus. Ini adalah kelemahan utama.
- Sulit Diperluas: Menambahkan atau menghapus perangkat baru membutuhkan pemutusan cincin sementara, yang akan mengganggu seluruh jaringan.
- Diagnostik Kesalahan Sulit: Sulit untuk mengisolasi masalah karena kegagalan di satu titik dapat mempengaruhi seluruh lingkaran.
- Latensi: Data harus melewati setiap node di antara pengirim dan penerima, yang dapat menambah latensi, terutama di jaringan besar.
Variasi Topologi Ring:
Untuk mengatasi masalah single point of failure, seringkali digunakan Dual Ring (Cincin Ganda). Dalam konfigurasi ini, ada dua cincin independen yang beroperasi berlawanan arah. Jika satu cincin gagal, yang lain dapat mengambil alih, memberikan redundansi dan toleransi kesalahan yang lebih baik. Contohnya adalah Fibre Distributed Data Interface (FDDI).
Skenario Penggunaan Topologi Ring:
Meskipun kurang umum di LAN modern karena dominasi Star dengan switch, topologi Ring masih memiliki tempatnya:
- Jaringan MAN (Metropolitan Area Network): Terkadang digunakan untuk menghubungkan beberapa LAN di area geografis yang lebih besar, terutama dengan implementasi Dual Ring untuk redundansi.
- Jaringan Serat Optik (Fiber Optic Networks): Di mana bandwidth dan jarak jauh lebih penting, dan redundansi melalui Dual Ring dapat diimplementasikan.
- Sistem Kontrol Industri: Di mana aliran data yang deterministik dan konsisten sangat penting.
Topologi Mesh (Jala): Redundansi dan Ketahanan Maksimal
Topologi Mesh adalah topologi jaringan yang paling kompleks tetapi juga yang paling tangguh dalam hal keandalan. Dalam topologi Mesh penuh (Full Mesh), setiap node terhubung secara langsung ke setiap node lainnya dalam jaringan. Namun, ada juga variasi Partial Mesh (Jala Parsial) di mana hanya beberapa node yang terhubung langsung ke node lain yang paling sering berkomunikasi.
Karakteristik Topologi Mesh:
- Koneksi Berlebih (Redundant Connections): Banyak jalur yang mungkin untuk data mengalir antara dua node mana pun.
- Tidak Ada Pusat Kendali: Mirip dengan Ring, tidak ada perangkat pusat.
- Kompleksitas Tinggi: Dari segi fisik dan logis, sangat rumit untuk diimplementasikan pada skala besar.
Cara Kerja:
Ketika satu perangkat ingin berkomunikasi dengan perangkat lain dalam jaringan Mesh, ada banyak jalur yang tersedia. Jika satu jalur gagal, data dapat secara otomatis dialihkan melalui jalur lain. Ini karena setiap perangkat memiliki tabel rute yang mengetahui semua kemungkinan jalur ke setiap perangkat lain.
Kelebihan Topologi Mesh:
- Ketahanan dan Toleransi Kesalahan Tinggi: Ini adalah keunggulan terbesar topologi Mesh. Jika satu atau bahkan beberapa jalur atau node gagal, jaringan masih dapat beroperasi karena adanya jalur alternatif. Ini sangat ideal untuk aplikasi kritis yang membutuhkan uptime maksimal.
- Keamanan yang Ditingkatkan: Karena tidak ada satu jalur pun yang menjadi bottleneck atau SPOF, mencegat traffic menjadi lebih sulit.
- Diagnostik yang Mudah (untuk jalur): Karena banyaknya jalur, identifikasi jalur yang gagal relatif mudah. Namun, mengelola keseluruhan jaringan bisa rumit.
- Tidak Ada Kemacetan Lalu Lintas (Congestion): Dengan banyaknya jalur, traffic dapat didistribusikan secara efektif, mengurangi kemacetan.
Kekurangan Topologi Mesh:
- Biaya Implementasi Sangat Tinggi: Membutuhkan jumlah kabel dan port I/O yang sangat besar. Untuk jaringan full mesh dengan n node, jumlah koneksi yang dibutuhkan adalah n∗(n−1)/2. Ini menjadi tidak praktis seiring dengan bertambahnya jumlah node.
- Kompleksitas Instalasi dan Manajemen: Instalasi dan konfigurasi yang rumit karena banyaknya koneksi yang harus dikelola.
- Sulit Diperluas: Menambahkan node baru berarti harus membuat koneksi ke setiap node yang sudah ada (dalam full mesh), yang sangat sulit.
- Boros Sumber Daya: Banyak port pada perangkat yang didedikasikan hanya untuk konektivitas mesh.
Variasi Topologi Mesh:
- Full Mesh: Setiap node terhubung langsung ke setiap node lainnya. Sangat mahal dan kompleks, jarang digunakan di lingkungan praktis kecuali untuk jaringan yang sangat kecil atau kritis (misalnya, backbone beberapa router inti).
- Partial Mesh: Beberapa node terhubung langsung ke setiap node lain, sementara yang lain hanya terhubung ke node yang paling sering berkomunikasi. Ini adalah kompromi yang lebih realistis, memberikan redundansi yang memadai tanpa biaya dan kompleksitas full mesh. Ini umum di jaringan wide area network (WAN) atau data center interconnection.
Skenario Penggunaan Topologi Mesh:
- Jaringan Telepon dan Internet Backbone: Area di mana ketersediaan tinggi dan ketahanan terhadap kegagalan sangat penting.
- Jaringan Sensor Nirkabel: Di mana node-node nirkabel berkomunikasi secara ad-hoc, seringkali dengan kemampuan self-healing.
- Jaringan di Data Center: Untuk memastikan konektivitas yang sangat andal antar server atau rack server yang kritis.
- Jaringan Militer atau Keamanan Kritis: Aplikasi di mana kegagalan jaringan tidak dapat ditolerir.
Perbandingan Kunci dan Topologi Hibrida
Untuk membantu Anda memilih topologi yang tepat, berikut perbandingan singkat karakteristik kunci dari Star, Ring, dan Mesh:
| Karakteristik | Topologi Star | Topologi Ring | Topologi Mesh (Full) |
| Kabel | Banyak (setiap node ke pusat) | Sedang (setiap node ke dua node) | Sangat Banyak (n∗(n−1)/2 koneksi) |
| Biaya | Sedang | Rendah hingga Sedang | Sangat Tinggi |
| Kinerja | Sangat Baik (dengan switch) | Konsisten di bawah beban tinggi (Token Ring) | Sangat Baik (banyak jalur) |
| Keandalan | Bergantung pada pusat (SPOF) | Rendah (SPOF pada satu node/kabel jika tunggal) | Sangat Tinggi (banyak redundansi) |
| Skalabilitas | Mudah | Sulit | Sangat Sulit (untuk full mesh) |
| Diagnostik | Mudah (isolasi masalah) | Sulit | Mudah (isolasi jalur), Kompleks (keseluruhan) |
| Kompleksitas | Rendah | Sedang | Sangat Tinggi |
Baca Juga: Mengenal VirtualBox: Pengertian, Sejarah, Fungsi, dan Manfaatnya dalam Dunia Teknologi
Topologi Hibrida: Kombinasi Terbaik dari Berbagai Dunia
Dalam praktiknya, sangat jarang sebuah organisasi menggunakan satu topologi murni untuk seluruh jaringannya. Sebagian besar jaringan modern adalah topologi hibrida, yang menggabungkan dua atau lebih topologi dasar untuk memanfaatkan kelebihan masing-masing dan mengatasi kekurangannya.
Beberapa contoh topologi hibrida yang umum:
- Star-Bus Hybrid: Beberapa jaringan Star terhubung ke tulang punggung (backbone) Bus. Ini umum di kampus atau lingkungan perusahaan besar, di mana setiap departemen mungkin memiliki jaringan Star mereka sendiri yang terhubung ke jaringan utama (Bus).
- Star-Ring Hybrid: Beberapa jaringan Star terhubung ke cincin utama. Ini memberikan redundansi cincin untuk koneksi antar kelompok Star.
- Hierarchical Topologies: Ini adalah bentuk hibrida yang sangat umum di mana jaringan diorganisir dalam lapisan (misalnya, lapisan akses, distribusi, dan inti). Lapisan akses mungkin menggunakan topologi Star, sementara lapisan inti dapat menggunakan topologi Mesh parsial untuk keandalan tinggi.
Pendekatan hibrida memungkinkan desainer jaringan untuk mengoptimalkan kinerja, biaya, dan keandalan sesuai dengan kebutuhan spesifik setiap bagian dari jaringan.
Kesimpulan
Topologi jaringan adalah konsep fundamental yang harus dikuasai oleh setiap profesional IT. Pemilihan topologi yang tepat adalah langkah pertama dalam merancang jaringan yang efektif, aman, dan skalabel. Topologi Star menawarkan kemudahan manajemen dan deteksi masalah dengan keandalan yang baik asalkan perangkat pusatnya kuat. Topologi Ring menawarkan kinerja yang konsisten dan efisiensi kabel dalam skenario tertentu, namun rentan terhadap single point of failure tanpa redundansi. Sementara itu, topologi Mesh memberikan tingkat ketahanan dan redundansi tertinggi, tetapi dengan biaya dan kompleksitas yang sangat tinggi.
Dalam implementasi dunia nyata, kombinasi cerdas dari topologi dasar ini dalam bentuk topologi hibrida seringkali menjadi solusi yang paling optimal. Dengan memahami karakteristik, kelebihan, dan kekurangan dari Star, Ring, dan Mesh, Anda akan lebih siap untuk merancang, mengelola, dan mengoptimalkan infrastruktur jaringan yang kompleks di era digital saat ini. Membangun fondasi yang kuat berarti memilih topologi yang tepat, karena itulah yang akan menentukan seberapa baik jaringan Anda dapat mendukung kebutuhan komunikasi dan data yang terus berkembang.
