Splice on Connector

Kabel serat optik adalah kabel yang terdiri dari serat kaca yang sangat halus yang dicampur dengan bahan plastik. Serat ini memiliki peran penting sebagai panduan untuk gelombang cahaya yang dihasilkan dari silika yang sangat kecil dan ringan, mampu menghantarkan informasi dalam jumlah besar. Berbagai jenis konektor fiber optik banyak digunakan oleh ISP, yang akan diuraikan lebih lanjut di bawah ini.

Jenis-jenis Konektor

1. Fiber Connection (FC): Jenis pertama ini umumnya digunakan untuk kebutuhan kabel single mode dengan tingkat akurasi tinggi saat menghubungkan kabel dengan transmitter atau receiver. Konektor FC menggunakan sistem alur drat ulir yang memungkinkan pengaturan posisi, menjaga akurasi saat dipasang ke perangkat lain.
2. Subscriber Connector (SC): SC juga digunakan untuk kebutuhan kabel mode tunggal. Konektor ini memiliki sistem cabut pasang yang sederhana dan terjangkau, memungkinkan pengaturan manual. Meskipun harganya terjangkau, akurasinya tetap baik ketika dipasang ke perangkat lain.
3. Straight Tip (ST): Konektor ini memiliki bentuk seperti bayonet berkunci dan serupa dengan konektor BNC. ST sering digunakan untuk kabel mode multi dan mode tunggal. Kemudahan penggunaan dan pemasangannya membuatnya menjadi pilihan yang baik untuk kabel mode tunggal dan multi mode yang sederhana.
4. Biconic: Jenis konektor ini muncul pertama kali dalam komunikasi serat optik, namun sekarang jarang digunakan karena kelebihan lainnya dari segi kecepatan dan kemudahan instalasi yang ditawarkan oleh konektor lain.
5. Lucent Connector Simplex (LC): LC, dikembangkan oleh Lucent Technologies, memiliki ukuran setengah dari SC. Digunakan untuk penyebaran atau distribusi dengan kepadatan tinggi di ruangan tertutup, di mana beberapa serat berhenti.
6. Lucent Connector Duplex (LC Duplex): Konektor ini sering digunakan untuk menghubungkan switch dengan modul SFP. Memiliki dua cabang terpisah (RX/TX) yang dapat digunakan untuk mode tunggal dan multi mode. Dengan dua serat, terjadi sinkronisasi antar perangkat.
7. D4 Connector: Konektor ini mirip dengan FC namun memiliki perbedaan ukuran, terlihat pada ferrule yang berukuran 2 mm.
8. APC/E2000 Connector: Solusi ekonomis untuk mendapatkan bandwidth dan tingkat transmisi tinggi untuk jarak jauh. Menggunakan serat SMF-28e untuk penerapan Ethernet dengan daya tahan yang lebih baik pada setiap koneksinya.
9. MTRJ (Male dan Female) : MT-RJ adalah jenis konektor dua serat yang memiliki kemiripan dengan konektor telepon standar. Kemiripannya sengaja didesain untuk menggantikan tipe ST dan SC di lemari kabel serta di meja kerja. Konektor ini sesuai dengan potongan yang sama dengan jack RJ-45, memungkinkan pemasangan serat pada peralatan jaringan, panel patch, dan pelat dinding tanpa memerlukan ruangan ekstra. Konektor dilengkapi dengan satu kait tanpa kabel. Berbeda dengan skema kawin serat konvensional yang menggunakan dua colokan yang digabungkan dalam adaptor kopling, konektor MT-RJ mengadopsi teknik kawin plug-to-stop yang lebih efisien. Colokan pada kabel patch langsung menyambung ke soket di panel atau pelat muka. Serat diakhiri langsung di bagian belakang soket menggunakan teknik penghentian epoksi tanpa perlu proses poles tambahan.
10. DIN : Konektor serat DIN ini diterapkan dalam berbagai bidang seperti telekomunikasi, CATV, LAN, MAN, WAN, uji & pengukuran, industri, medis, dan sensor. Konektor DIN 47256 (LSA) yang telah dirakit sebelumnya memiliki satu unit body dengan ferrule zirkonia terapung bebas pegas. Desain DIN47256 yang kompatibel menawarkan performa unggul dalam bentuk yang compact, cocok untuk beragam aplikasi. Konektor DIN terbuat dari mesin kuningan presisi sekrup, menjamin kinerja dan daya tahan yang konsisten.
11. MPO (Multi-fiber Push On) : Konektor MPO merupakan singkatan industri untuk “Multi-fiber Push On” dengan mekanisme penyisipan push-on, memberikan interkoneksi yang konsisten dan dapat diulang, tersedia dengan pilihan serat 4, 8, 12, atau 24. MTP adalah merek dagang konektor Connect untuk MPO di AS. Konektor MTP/MPO didesain khusus untuk kabel pita multifiber. Ferrule konektor MTP/MPO single-mode memiliki desain siku untuk mengurangi pantulan balik, sedangkan ferrule konektor multimode umumnya berbentuk rata. Kabel pita datar dinamai demikian karena struktur yang mirip pita datar, dengan serat yang disusun berdampingan di bawah jaket.
12. Konektor SMA : Konektor SMA merupakan pendahulu konektor ST yang menggunakan penutup dan pelindung. Namun, seiring perkembangan konektor ST, konektor SMA mengalami penurunan penggunaan.

Metode Penyambungan Kabel Fiber Optik

1. Metode Fusion Splice : Teknik penyambungan serat optik yang melibatkan peleburan pada titik lebur serat optik. Penyambungan ini umumnya dilakukan pada jaringan akses, metro, dan long distance. Proses ini melibatkan beberapa tahapan seperti persiapan, yang melibatkan pengupasan coating dan cladding menggunakan alat khusus, pembersihan fiber optik dengan tisu yang dibasahi alkohol 90%, pemotongan inti fiber dengan alat cleaver, dan penyambungan dengan langkah-langkah alignment, positioning, dan fusi untuk menentukan posisi titik sambung dan nilai loss fiber. Selanjutnya, dilakukan pemasangan fiber heat shrink sleeve untuk melindungi sambungan dari kerusakan. Penerapan metode ini memerlukan tenaga kerja yang terampil, ketelitian, dan tingkat kesabaran yang tinggi.
2. Metode Mechanical Splice : Teknik penyambungan serat optik secara mekanik tanpa memerlukan catuan listrik. Persiapannya mirip dengan metode Fusion Splice, tetapi menggunakan mechanical splice assembly dan toolkit set. Proses penyambungan melibatkan penempatan ujung fiber optik pada V groove dari mechanical splice, diikuti oleh penyesuaian agar kedua ujung bertemu. Selanjutnya, handle pada mechanical splice didorong ke bawah untuk menekan cap, menciptakan sambungan yang relatif mudah tanpa memerlukan catuan listrik. Meski demikian, hasil ukuran loss dari sambungan ini berkisar pada 0.2 dB.

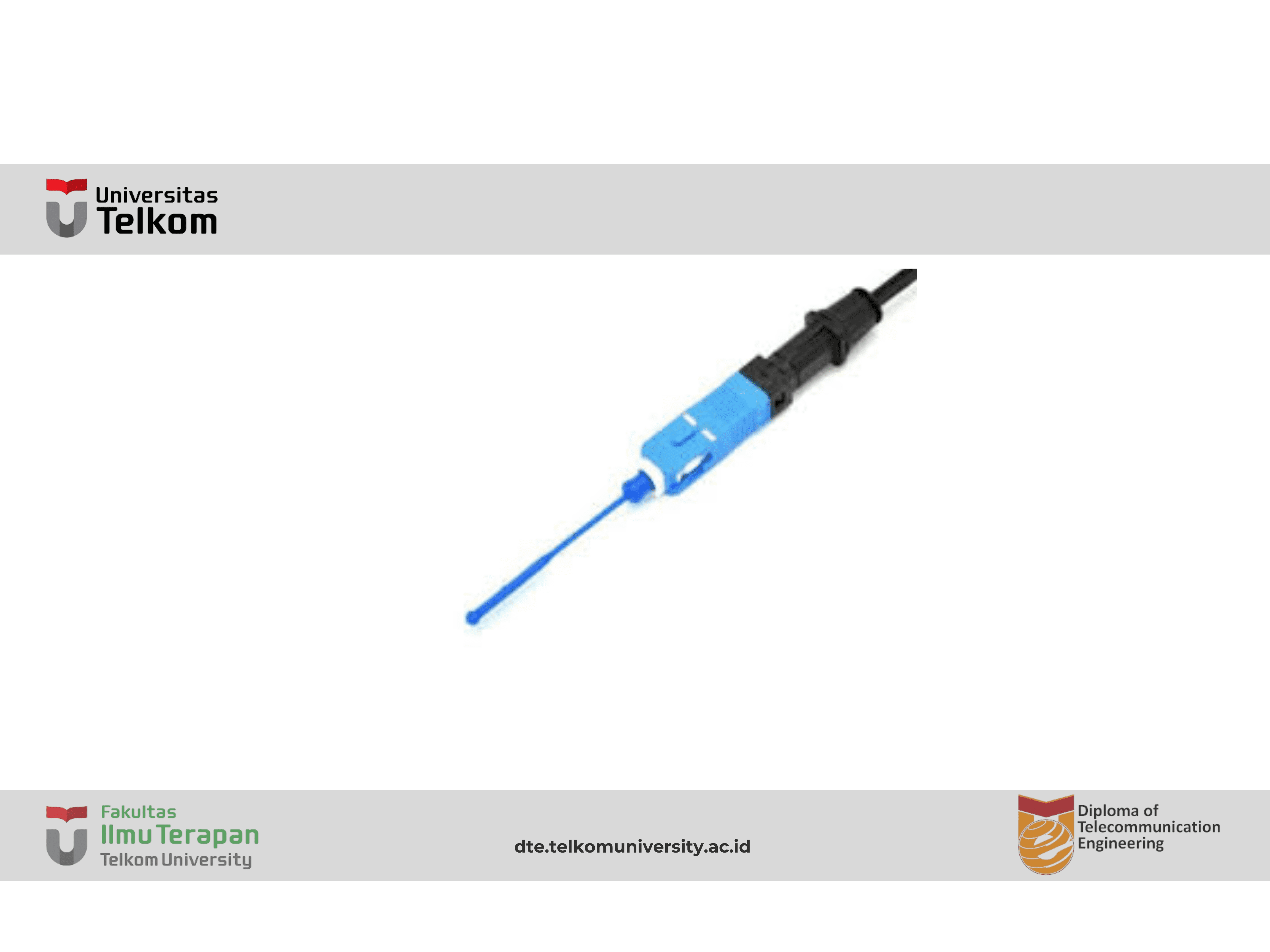

3. Metode Connector Splice : Teknik penyambungan serat optik menggunakan konektor, mempercepat proses penyambungan tanpa memerlukan material tambahan. Konektor fiber optik, seperti ST (lingkaran) dan SC (persegi), digunakan sesuai dengan perangkat yang berbeda. Sistem fast connector ini dapat dilepas dan dipasang kembali tanpa material tambahan, tetapi menghasilkan nilai redaman sekitar 0.15dB. Namun, kelemahan metode ini adalah terjadinya pantulan pada guide pin connector akibat perpindahan medium, dengan besar loss tergantung pada struktur guide pin dan proses penyambungannya.

Macam-macam Sambungan

1. Sambungan Permanent : Teknik penyembungan kedua ujung fiber optik dimana hasil nya cenderung permanent dan tidak dapat dibongkar pasang. Contoh sambungan permanent fiber optik yaitu sambungan menggunakan fushion splicer
2. Sambungan Semi Permanent : Teknik penggabungan ujung fiber optik dengan menggunakan suatu alat yang memiliki nilai indeks bias yang sama. Jenis sambungan ini biasanya tidak membuatuhkan catu daya (listrik) sehingga lebih hemat daya dan dalat di bingkar pasang. Sedangakan kerugiannya adamah loss nya yang relatif tinggi. Contoh dari sambungan semi permanen biasanya menggunakan alat mechanical splicer.
3. Sambungan Tidak Permanent : Teknik penggabungan kedua ujung fiber optik yang dapat di bongkar pasang. Contih dari sambungan tidak permanen ini adalah menggunakan konektor fiber optik.
