Panduan Konfigurasi Redundansi Jaringan di Cisco Packet Tracer: Membuat Jaringan Cadangan

Cisco Packet Tracer adalah simulator jaringan yang sangat canggih dan banyak dipakai dalam pendidikan jaringan. Software ini cocok banget buat belajar dan mencoba berbagai protokol redundansi tanpa perlu beli perangkat keras fisik yang mahal. Di artikel ini, kita akan bahas tuntas cara mengatur protokol redundansi pakai Cisco Packet Tracer, dari dasar-dasar sampai penerapannya yang bisa langsung dipakai di dunia nyata.

Persiapan Awal dan Persyaratan Lingkungan

Sebelum mulai mengatur, pastikan Anda sudah menginstal Cisco Packet Tracer versi terbaru. Software ini bisa didapatkan gratis lewat Cisco Networking Academy dan mendukung berbagai sistem operasi seperti Windows, macOS, dan Linux.

Persyaratan Hardware dan Pengaturan Awal

Untuk menjalankan simulasi redundansi yang kompleks, pastikan komputer Anda punya spesifikasi yang memadai:

  • RAM minimal 4GB (disarankan 8GB atau lebih).
  • Ruang penyimpanan minimal 2GB untuk instalasi dan tempat kerja.
  • Prosesor yang mendukung virtualisasi untuk kinerja optimal.

Setelah instalasi, penting banget untuk familiar dengan antarmuka Packet Tracer. Pahami cara mengakses perpustakaan perangkat (device library), panel konfigurasi, dan mode simulasi yang akan banyak dipakai dalam pengaturan redundansi.

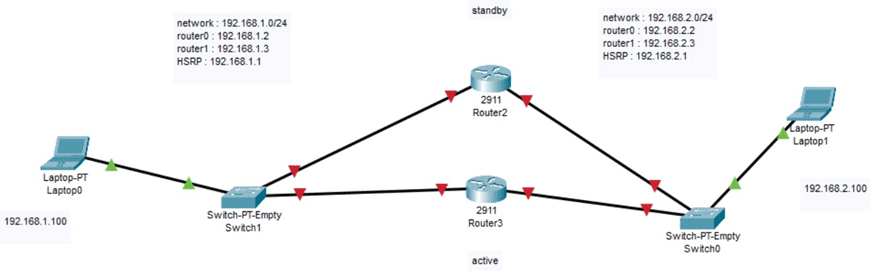

Topologi Dasar untuk Menerapkan Redundansi

Mendesain Topologi Jaringan yang Redundan

Langkah pertama dalam menerapkan redundansi adalah merancang topologi (susunan) jaringan yang mendukung banyak jalur dan mekanisme failover (pengalihan otomatis). Topologi yang umum untuk redundansi gateway (gerbang jaringan) meliputi:

Komponen Inti:

  • Dua atau lebih router yang akan berfungsi sebagai gateway cadangan.
  • Beberapa switch untuk menyediakan konektivitas lapisan akses.
  • Perangkat akhir (PC, laptop, server) yang akan menggunakan gateway virtual.
  • Kabel yang sesuai untuk interkoneksi.

Prinsip Desain Topologi:

  • Hindari single point of failure di setiap lapisan (jangan sampai ada satu titik yang kalau rusak bikin semua mati).
  • Terapkan jalur yang beragam untuk redundansi lalu lintas data.
  • Pastikan bandwidth yang memadai untuk skenario normal dan failover.
  • Pertimbangkan pemisahan geografis untuk pemulihan bencana.

Perencanaan Koneksi Fisik

Di Packet Tracer, perhatikan baik-baik pemilihan interface dan kabel. Untuk redundansi router, biasanya menggunakan:

  • Interface FastEthernet atau GigabitEthernet untuk koneksi LAN.
  • Interface Serial untuk koneksi WAN (jika ada).
  • Koneksi konsol untuk akses manajemen.

Pastikan setiap router terhubung ke segmen LAN yang sama tempat perangkat akhir berada. Ini memungkinkan kedua router untuk menyediakan layanan gateway untuk subnet yang sama.

Konfigurasi Hot Standby Router Protocol (HSRP)

HSRP adalah protokol khusus Cisco yang paling sering digunakan untuk redundansi gateway. Berikut adalah langkah-langkah konfigurasinya:

Konfigurasi HSRP Dasar

Konfigurasi Router Utama (Primary):

Router> enable
Router# configure terminal
Router(config)# hostname R1-Primary
R1-Primary(config)# interface fastethernet 0/0
R1-Primary(config-if)# ip address 192.168.1.10 255.255.255.0  (IP fisik router utama)
R1-Primary(config-if)# standby 1 ip 192.168.1.1       (Ini IP Virtual Gateway yang dipakai PC)
R1-Primary(config-if)# standby 1 priority 110      (Prioritas lebih tinggi dari router backup)
R1-Primary(config-if)# standby 1 preempt          (Mengizinkan router utama mengambil alih jika kembali hidup)
R1-Primary(config-if)# no shutdown
R1-Primary(config-if)# exit

Konfigurasi Router Cadangan (Backup):

Router> enable
Router# configure terminal
Router(config)# hostname R2-Backup
R2-Backup(config)# interface fastethernet 0/0
R2-Backup(config-if)# ip address 192.168.1.20 255.255.255.0  (IP fisik router cadangan)
R2-Backup(config-if)# standby 1 ip 192.168.1.1       (Sama dengan IP Virtual Gateway di router utama)
R2-Backup(config-if)# standby 1 priority 90       (Prioritas lebih rendah)
R2-Backup(config-if)# no shutdown
R2-Backup(config-if)# exit

Konfigurasi Fitur HSRP Lanjutan

  • Pelacakan Interface (Interface Tracking):Memungkinkan HSRP memantau status interface tertentu dan melakukan failover jika interface tersebut mati:
    R1-Primary(config)# track 1 interface serial 0/0/0 line-protocol
    R1-Primary(config)# interface fastethernet 0/0
    R1-Primary(config-if)# standby 1 track 1 decrement 30 (Jika serial 0/0/0 down, prioritas turun 30)
  • Konfigurasi Otentikasi (Authentication):Untuk tujuan keamanan, HSRP bisa diatur dengan otentikasi:
    R1-Primary(config-if)# standby 1 authentication md5 key-string "MySecureKey"
    R2-Backup(config-if)# standby 1 authentication md5 key-string "MySecureKey"
  • Penyesuaian Timer:Timer HSRP standar bisa diubah untuk konvergensi yang lebih cepat:
    R1-Primary(config-if)# standby 1 timers 1 3 (Hello 1 detik, Holdtime 3 detik)
    R2-Backup(config-if)# standby 1 timers 1 3

Verifikasi dan Pemecahan Masalah HSRP

Setelah konfigurasi, sangat penting untuk memverifikasi bahwa HSRP berfungsi dengan baik:

Perintah Verifikasi:

  • R1-Primary# show standby
  • R1-Primary# show standby brief
  • R1-Primary# debug standby events (untuk melihat proses failover secara real-time)

Analisis Output yang Diharapkan:

Output seharusnya menunjukkan status aktif/siaga, alamat IP virtual, dan nilai prioritas. Pantau perubahan status dan perilaku failover yang tepat.

Konfigurasi Virtual Router Redundancy Protocol (VRRP)

VRRP menyediakan pendekatan netral vendor untuk redundansi gateway. Sintaks konfigurasinya sedikit berbeda dari HSRP:

Implementasi Dasar VRRP

Konfigurasi Router Master:

Router(config)# hostname VRRP-Master
VRRP-Master(config)# interface fastethernet 0/0
VRRP-Master(config-if)# ip address 192.168.2.10 255.255.255.0  (IP fisik router master)
VRRP-Master(config-if)# vrrp 1 ip 192.168.2.1           (IP Virtual Gateway)
VRRP-Master(config-if)# vrrp 1 priority 120           (Prioritas lebih tinggi)
VRRP-Master(config-if)# vrrp 1 preempt                (VRRP defaultnya preempt)
VRRP-Master(config-if)# no shutdown

Konfigurasi Router Backup:

Router(config)# hostname VRRP-Backup
VRRP-Backup(config)# interface fastethernet 0/0
VRRP-Backup(config-if)# ip address 192.168.2.20 255.255.255.0  (IP fisik router backup)
VRRP-Backup(config-if)# vrrp 1 ip 192.168.2.1           (Sama dengan IP Virtual Gateway)
VRRP-Backup(config-if)# vrrp 1 priority 100           (Prioritas lebih rendah)
VRRP-Backup(config-if)# no shutdown

Opsi Konfigurasi VRRP Lanjutan

  • Pengaturan Otentikasi:
    VRRP-Master(config-if)# vrrp 1 authentication md5 key-string "VRRPSecure"
    VRRP-Backup(config-if)# vrrp 1 authentication md5 key-string "VRRPSecure"
  • Optimasi Timer:
    VRRP-Master(config-if)# vrrp 1 timers advertise 1 (Mengirim iklan setiap 1 detik)
    VRRP-Backup(config-if)# vrrp 1 timers advertise 1
  • Integrasi Pelacakan Objek (Object Tracking):
    VRRP-Master(config)# track 10 interface serial 0/0/0 line-protocol
    VRRP-Master(config)# interface fastethernet 0/0
    VRRP-Master(config-if)# vrrp 1 track 10 decrement 50 (Jika serial 0/0/0 down, prioritas turun 50)

Konfigurasi Gateway Load Balancing Protocol (GLBP)

Memahami Arsitektur GLBP

GLBP menyediakan redundansi dan kemampuan load balancing. Konfigurasinya lebih kompleks karena melibatkan konsep Active Virtual Gateway (AVG) dan Active Virtual Forwarder (AVF).

Konfigurasi Gateway Utama (Primary):

Router(config)# hostname GLBP-R1
GLBP-R1(config)# interface fastethernet 0/0
GLBP-R1(config-if)# ip address 192.168.3.10 255.255.255.0
GLBP-R1(config-if)# glbp 1 ip 192.168.3.1            (IP Virtual Gateway)
GLBP-R1(config-if)# glbp 1 priority 120
GLBP-R1(config-if)# glbp 1 preempt
GLBP-R1(config-if)# glbp 1 load-balancing round-robin (Metode pembagian beban)
GLBP-R1(config-if)# no shutdown

Konfigurasi Gateway Sekunder (Secondary):

Router(config)# hostname GLBP-R2
GLBP-R2(config)# interface fastethernet 0/0
GLBP-R2(config-if)# ip address 192.168.3.20 255.255.255.0
GLBP-R2(config-if)# glbp 1 ip 192.168.3.1            (Sama dengan IP Virtual Gateway)
GLBP-R2(config-if)# glbp 1 priority 100
GLBP-R2(config-if)# glbp 1 load-balancing round-robin
GLBP-R2(config-if)# no shutdown

Metode Load Balancing GLBP

GLBP mendukung berbagai algoritma load balancing:

  • Round-Robin (Default): Lalu lintas data dibagi rata bergantian.
    GLBP-R1(config-if)# glbp 1 load-balancing round-robin
  • Weighted Load Balancing: Lalu lintas data dibagi berdasarkan bobot yang ditentukan.
    GLBP-R1(config-if)# glbp 1 load-balancing weighted
    GLBP-R1(config-if)# glbp 1 weighting 150 (Memberi bobot 150)
  • Host-Dependent Load Balancing: Setiap host (PC) akan selalu menggunakan router yang sama.
    GLBP-R1(config-if)# glbp 1 load-balancing host-dependent

Konfigurasi Perangkat Akhir dan Pengujian

Konfigurasi Klien untuk Redundansi

Perangkat akhir (PC, laptop) harus dikonfigurasi untuk menggunakan alamat IP virtual sebagai default gateway mereka:

Konfigurasi PC:

  • Alamat IP: 192.168.1.100 (atau sesuai subnet)
  • Subnet Mask: 255.255.255.0
  • Default Gateway: 192.168.1.1 (Ini adalah IP Virtual dari HSRP/VRRP/GLBP)
  • DNS Server: Sesuai dengan kebutuhan jaringan.

Metodologi Pengujian Komprehensif

Pengujian Konektivitas:

  • Uji Konektivitas Awal:
    • Ping dari perangkat akhir ke IP gateway virtual.
    • Ping ke tujuan eksternal (misalnya 8.8.8.8) untuk memverifikasi routing.
    • Traceroute untuk memverifikasi jalur yang dipilih.

Pengujian Failover:

  • Matikan interface router utama (shutdown primary router interface).
  • Pantau waktu failover menggunakan ping terus-menerus (ping [ip] -t di Windows atau ping [ip] di Linux/macOS).
  • Verifikasi bahwa router cadangan mengambil alih peran aktif.

Pengujian Preemption:

  • Nyalakan kembali router utama.
  • Verifikasi perilaku preemption (jika diaktifkan), yaitu router utama mengambil alih kembali peran aktif.
  • Pantau waktu konvergensi.

Skenario Pengujian Lanjutan:

PC> ping 192.168.1.1 -t   (Ping terus menerus ke gateway virtual)
PC> tracert 8.8.8.8      (Melihat jalur ke internet)

Mode Simulasi untuk Analisis Detail

Mode simulasi Packet Tracer sangat kuat untuk memahami perilaku protokol:

  • Mengaktifkan Mode Simulasi:
    • Klik pada tab “Simulation” di panel bawah.
    • Pilih filter protokol (HSRP, VRRP, GLBP) yang ingin Anda lihat.
    • Tambahkan PDU kompleks untuk melacak aliran paket.
    • Lakukan step through simulasi untuk mengamati pesan protokol.
  • Analisis Pesan Protokol:
    • Pesan Hello HSRP dan proses pemilihan.
    • Pesan Advertisement VRRP.
    • Pesan Hello dan Request/Reply GLBP.

Pemecahan Masalah Umum

Pemecahan Masalah HSRP

Masalah Umum dan Solusi:

  1. Skenario Split-Brain:
    • Gejala: Banyak router menjadi aktif secara bersamaan.
    • Penyebab: Jaringan terbagi atau paket hello hilang.
    • Solusi: Verifikasi konektivitas fisik dan sesuaikan timer.
  2. Masalah Preemption:
    • Gejala: Router dengan prioritas lebih tinggi tidak menjadi aktif.
    • Penyebab: Preemption tidak diaktifkan.
    • Solusi: Konfigurasi standby preempt.
  3. Ketidakcocokan Otentikasi:
    • Gejala: Router tidak membentuk kedekatan (tidak “bertetangga”).
    • Penyebab: Kunci otentikasi berbeda.
    • Solusi: Verifikasi konfigurasi otentikasi yang konsisten.

Masalah Khusus VRRP

  1. Masalah Pemilihan Master:
    • Periksa konsistensi konfigurasi prioritas.
    • Verifikasi aturan kepemilikan alamat IP.
    • Pantau alamat IP ganda.
  2. Ketidakcocokan Interval Iklan (Advertisement):
    • Pastikan konfigurasi timer konsisten.
    • Pantau perubahan status yang berlebihan.

Pemecahan Masalah GLBP

  1. Masalah Load Balancing:
    • Verifikasi status forwarder menggunakan show glbp.
    • Periksa konfigurasi metode load balancing.
    • Pantau penetapan alamat MAC.
  2. Kebingungan Peran AVG/AVF:
    • Pahami pemisahan peran dalam GLBP.
    • Verifikasi konfigurasi prioritas dan bobot.

Optimasi Kinerja dan Praktik Terbaik

Menyesuaikan Parameter untuk Kinerja Optimal

  • Optimasi Timer:
    • Keseimbangan antara konvergensi cepat dan stabilitas.
    • Pertimbangkan ukuran dan kerumitan jaringan.
    • Pantau failover false positive.
  • Perencanaan Prioritas:
    • Kembangkan skema prioritas yang konsisten.
    • Dokumentasikan penugasan prioritas.
    • Rencanakan skenario pemeliharaan.
  • Strategi Otentikasi:
    • Terapkan kunci otentikasi yang kuat.
    • Jadwal rotasi kunci secara teratur.
    • Praktik manajemen kunci yang aman.

Dokumentasi dan Pemantauan

  • Dokumentasi Konfigurasi:
    • Pertahankan diagram jaringan yang rinci.
    • Dokumentasikan semua protokol redundansi dan parameternya.
    • Buat buku panduan pemecahan masalah.
  • Implementasi Pemantauan:
    • Pemeriksaan kesehatan secara teratur.
    • Penetapan baseline kinerja.
    • Peringatan otomatis untuk peristiwa failover.

Integrasi dengan Protokol Routing

HSRP dengan OSPF:

Integrasi dengan protokol routing dinamis meningkatkan efektivitas redundansi:

  • Konfigurasi OSPF pada Router HSRP:
    R1-Primary(config)# router ospf 1
    R1-Primary(config-router)# network 192.168.1.0 0.0.0.255 area 0
    R1-Primary(config-router)# network 10.0.0.0 0.0.0.255 area 0
  • Pertimbangan Redistribusi Rute:
    • Pastikan tabel routing konsisten.
    • Pantau untuk routing loop.
    • Terapkan route filtering jika perlu.

OSPF Multi-Area dengan Redundansi:

  • Redundansi Area Border Router (ABR):
    • Konfigurasi banyak ABR untuk redundansi antar-area.
    • Terapkan virtual link untuk koneksi cadangan.
    • Pantau penyebaran LSA untuk konsistensi.

Skenario Lanjutan dan Kasus Penggunaan

Redundansi Multi-VLAN

  • Load Balancing Per-VLAN: Anda bisa mengatur HSRP/VRRP/GLBP secara terpisah untuk setiap VLAN, sehingga router yang berbeda bisa aktif untuk VLAN yang berbeda dan membagi beban. Contoh konfigurasi untuk HSRP di dua VLAN:
    R1-Primary(config)# interface fastethernet 0/0.10 (Subinterface untuk VLAN 10)
    R1-Primary(config-subif)# encapsulation dot1q 10 (Atur untuk VLAN 10)
    R1-Primary(config-subif)# ip address 192.168.10.10 255.255.255.0
    R1-Primary(config-subif)# standby 10 ip 192.168.10.1
    R1-Primary(config-subif)# standby 10 priority 110
    R1-Primary(config)# interface fastethernet 0/0.20 (Subinterface untuk VLAN 20)
    R1-Primary(config-subif)# encapsulation dot1q 20 (Atur untuk VLAN 20)
    R1-Primary(config-subif)# ip address 192.168.20.10 255.255.255.0
    R1-Primary(config-subif)# standby 20 ip 192.168.20.1
    R1-Primary(config-subif)# standby 20 priority 90 (Router ini jadi standby untuk VLAN 20)

Konfigurasi Redundansi IPv6

HSRP untuk IPv6:

R1-Primary(config-if)# ipv6 address 2001:db8:1::10/64
R1-Primary(config-if)# standby version 2              (Untuk HSRP di IPv6, pakai versi 2)
R1-Primary(config-if)# standby 1 ipv6 2001:db8:1::1/64 (IP Virtual Gateway IPv6)
R1-Primary(config-if)# standby 1 priority 110

Kesimpulan

Menerapkan protokol redundansi di Cisco Packet Tracer memberikan dasar yang kuat untuk memahami konsep redundansi jaringan di dunia nyata. Hal-hal penting dari panduan konfigurasi ini meliputi:

Penguasaan Teknis:

  • Memahami perbedaan antara HSRP, VRRP, dan GLBP.
  • Teknik konfigurasi yang tepat untuk setiap protokol.
  • Metodologi pemecahan masalah yang efektif.

Penerapan Praktik Terbaik:

  • Standar konfigurasi yang konsisten.
  • Prosedur pengujian yang komprehensif.
  • Pemantauan dan pemeliharaan proaktif.

Aplikasi Dunia Nyata:

  • Keterampilan yang dikembangkan di Packet Tracer bisa langsung diterapkan ke lingkungan produksi.
  • Memahami perilaku protokol membantu dalam keputusan desain jaringan.
  • Pengalaman pemecahan masalah sangat berharga untuk dukungan operasional.

Dengan mengikuti panduan lengkap ini, insinyur jaringan dapat mengembangkan keahlian dalam konfigurasi protokol redundansi yang penting untuk membangun infrastruktur jaringan yang tangguh. Latihan terus-menerus di lingkungan Packet Tracer akan meningkatkan kepercayaan diri dan kompetensi untuk tantangan implementasi di dunia nyata.

Referensi

[1] [2] [3] [4] [5]

By wirayudha@student.telkomuniversity.ac.id | 19 Juni 2025 | Berita | 0 Comments |

Previous

Pengaruh Panjang Gelombang terhadap Kinerja Serat Optik: Kunci Efisiensi Jaringan Global
Next

Cara Menguji Kualitas Sinyal dalam Jaringan Optik: Menjamin Kinerja dan Keandalan Konektivitas Modern

Tinggalkan Balasan

Alamat email Anda tidak akan dipublikasikan. Ruas yang wajib ditandai *
