Optical Time Domain Reflectometer (OTDR)

Pengertian OTDR

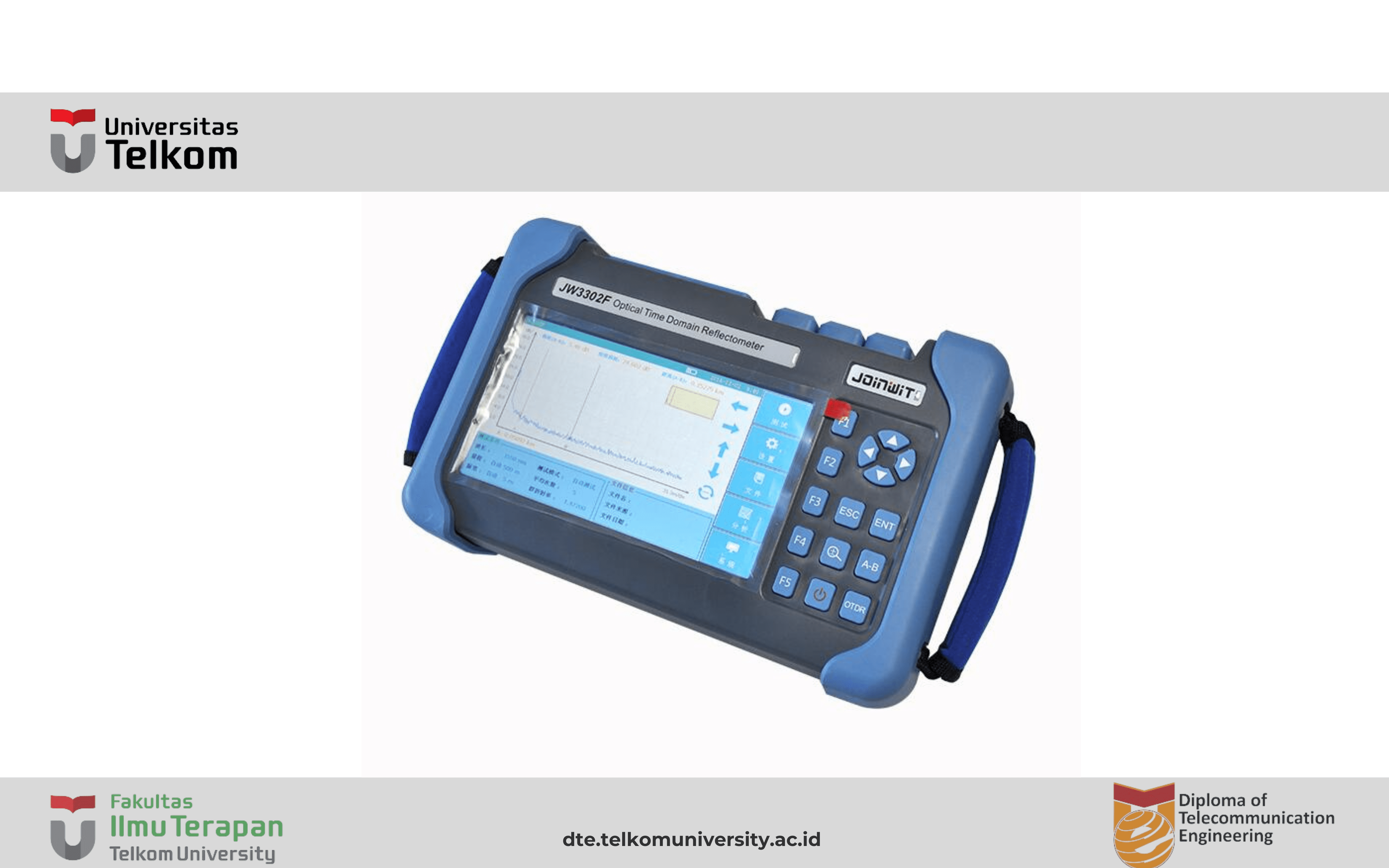

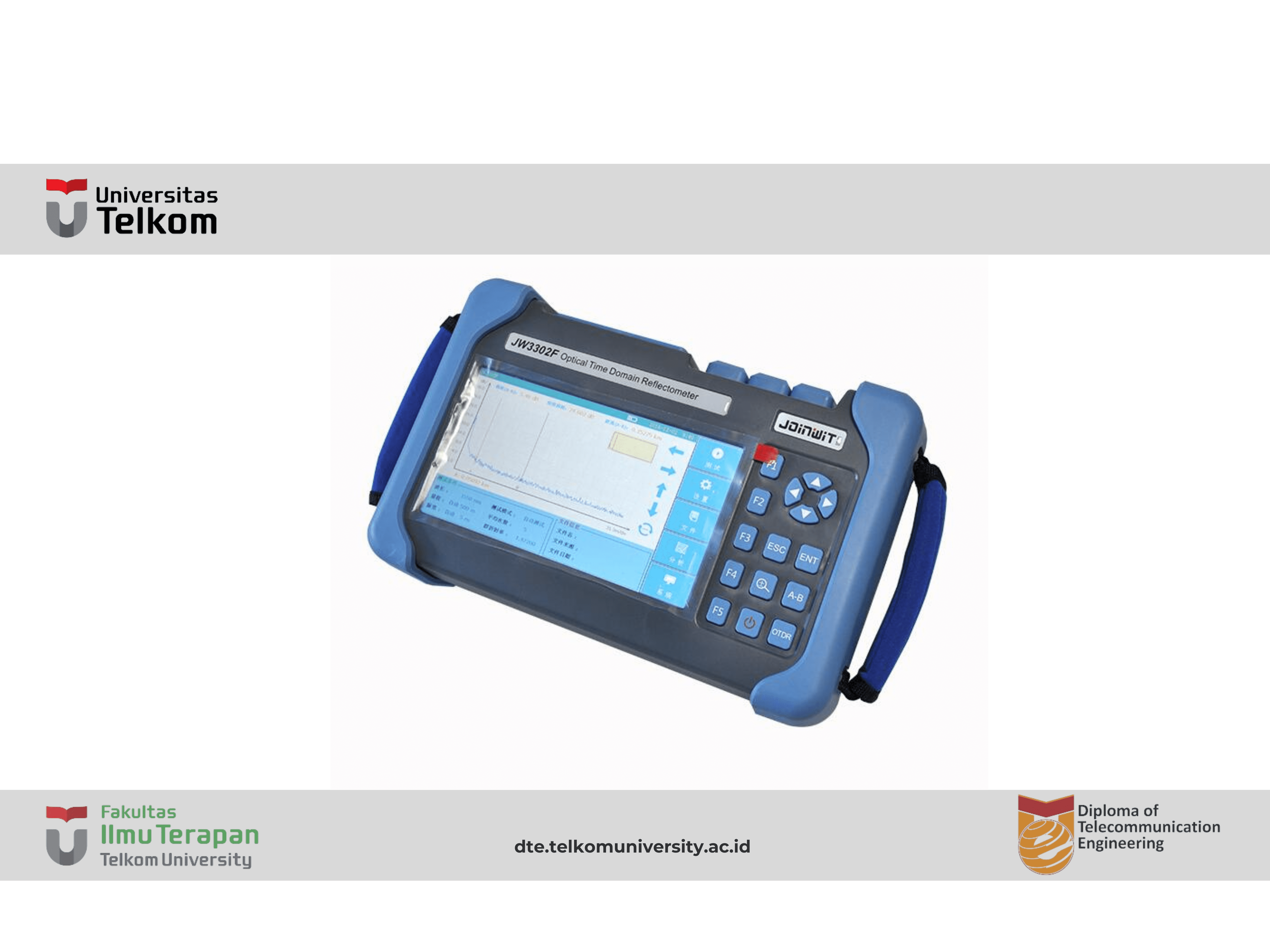

OTDR adalah alat ukur optik yang memiliki peran krusial dalam mengidentifikasi dan menentukan lokasi kerusakan pada serat optik. Dalam mengevaluasi gangguan pada jaringan serat optik, OTDR menjadi alat yang sangat penting. Alat ini berfokus pada analisis dalam domain waktu untuk mengevaluasi serat optik dengan kepanjangan Optical Time Domain Reflectometer. Fungsi utamanya adalah untuk menganalisis jarak insertion loss, refleksi yang terjadi, serta kerugian yang muncul pada setiap titik tertentu. Informasi-informasi hasil pengukuran ini kemudian ditampilkan secara visual pada layar, menjadikan OTDR sebagai alat yang esensial dalam sistem komunikasi berbasis serat optik.

Kegunaan OTDR

Secara umum, OTDR digunakan untuk mengevaluasi dan melacak gangguan dalam jaringan serat optik. Oleh karena itu, para teknisi jaringan perlu memiliki kompetensi dan kemampuan dalam mengoperasikan serta menganalisis alat ini. Namun, biaya yang diperlukan untuk meningkatkan keterampilan dalam menggunakan optical time domain reflectometer cukup tinggi. Oleh karena itu, solusi untuk meningkatkan kompetensi dapat dilakukan dengan memanfaatkan perangkat lunak sebagai alternatif pembelajaran.

Perangkat lunak tersebut memiliki berbagai kegunaan yang dapat membantu teknisi memahami prinsip dasar ketika melakukan pengukuran. Fitur-fitur perangkat lunak juga dapat membimbing teknisi dalam menganalisis hasil pengukuran, termasuk pertimbangan terkait panjang serat, reflexi loss, insertion loss, dan faktor lainnya.

Beberapa karakteristik yang dibaca oleh OTDR meliputi pengukuran Optical Return Loss (ORL) yang timbul akibat refleksi cahaya dari sambungan kabel atau konektor. OTDR juga dapat mengukur end-to-end loss dalam satu span kabel serat optik, splice loss atau fiber cut yang muncul karena sambungan serat optik yang putus, serta mendeteksi degradasi daya output dari sumber cahaya optik atau laser source yang berperan sebagai perangkat transmitter optic seperti OSN, Metro, DWDM, dan lainnya. Selain itu, OTDR dapat mengukur panjang kabel serat optik dan jarak di dalam suatu link, termasuk ujung link atau patahan. Inilah beberapa aspek penting yang perlu dikuasai oleh teknisi jaringan fiber optik terkait penggunaan OTDR.
