Network Layer
- Lapisan Jaringan adalah lapisan ketiga dari model OSI.
- Ini menangani permintaan layanan dari lapisan transport dan selanjutnya meneruskan permintaan layanan ke lapisan data link.
- Lapisan jaringan menerjemahkan alamat logis menjadi alamat fisik
- Ini menentukan rute dari sumber ke tujuan dan juga mengelola masalah lalu lintas seperti peralihan, perutean, dan mengontrol kemacetan paket data.
- Peran utama lapisan jaringan adalah memindahkan paket dari host pengirim ke host penerima.
Fungsi utama yang dilakukan oleh lapisan jaringan adalah:
- Routing: Ketika sebuah paket mencapai link input router, router akan memindahkan paket tersebut ke link output router. Misalnya, paket dari S1 ke R1 harus diteruskan ke router berikutnya di jalur ke S2.
- Pengalamatan Logis: Lapisan data link mengimplementasikan pengalamatan fisik dan lapisan jaringan mengimplementasikan pengalamatan logis. Pengalamatan logis juga digunakan untuk membedakan antara sistem sumber dan tujuan. Lapisan jaringan menambahkan header ke paket yang mencakup alamat logis pengirim dan penerima.
- Internetworking: Ini adalah peran utama lapisan jaringan yang menyediakan koneksi logis antara berbagai jenis jaringan.
- Fragmentasi: Fragmentasi adalah proses memecah paket menjadi unit data terkecil yang berjalan melalui jaringan berbeda.
Forwarding & Routing
- Pada lapisan Jaringan, router digunakan untuk meneruskan paket. Setiap router memiliki tabel penerusan. Router meneruskan paket dengan memeriksa kolom header paket dan kemudian menggunakan nilai kolom header untuk mengindeks ke dalam tabel penerusan. Nilai yang disimpan dalam tabel penerusan sesuai dengan nilai bidang header menunjukkan tautan antarmuka keluar router ke mana paket akan diteruskan.

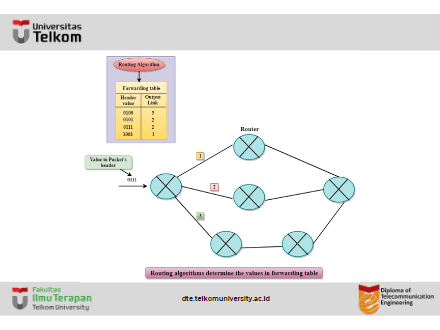

- Misalnya, router dengan nilai field header 0111 tiba di router, dan kemudian router mengindeks nilai header ini ke dalam tabel penerusan yang menentukan antarmuka link keluaran adalah 2. Router meneruskan paket ke antarmuka 2. Algoritma perutean menentukan nilai yang dimasukkan dalam tabel penerusan. Algoritma perutean dapat terpusat atau terdesentralisasi.
Layanan yang Disediakan oleh Lapisan Jaringan
- Guaranteed delivery: Lapisan ini menyediakan layanan yang menjamin bahwa paket akan tiba di tujuannya.
- Pengiriman terjamin dengan penundaan terbatas: Layanan ini menjamin bahwa paket akan dikirimkan dalam batas penundaan host-ke-host yang ditentukan.
- Paket Dalam Pesanan: Layanan ini memastikan bahwa paket tiba di tujuan sesuai urutan pengirimannya.
- Guaranteed max jitter: Layanan ini memastikan bahwa jumlah waktu yang dibutuhkan antara dua transmisi berturut-turut di pengirim sama dengan waktu antara penerimaannya di tujuan.
- Layanan keamanan: Lapisan jaringan memberikan keamanan dengan menggunakan kunci sesi antara host sumber dan tujuan. Lapisan jaringan di host sumber mengenkripsi muatan datagram yang dikirim ke host tujuan. Lapisan jaringan di host tujuan kemudian akan mendekripsi payload. Sedemikian rupa, lapisan jaringan menjaga integritas data dan layanan otentikasi sumber.
