Mengenal Arsitektur Jaringan 3G UMTS/WCDMA
Teknologi 3G UMTS (Universal Mobile Telecommunications System) dengan antarmuka radio WCDMA (Wideband Code Division Multiple Access) menjadi tonggak penting dalam evolusi jaringan seluler, membawa internet berkecepatan tinggi dan layanan multimedia ke genggaman pengguna. Di Indonesia, UMTS diluncurkan pada 2006 oleh operator seperti Telkomsel dan Indosat, menggantikan jaringan 2G yang terbatas pada suara dan SMS. Artikel ini akan mengupas arsitektur jaringan UMTS/WCDMA, komponen utama, prinsip kerja, serta peranannya dalam membentuk ekosistem telekomunikasi modern.
Pengenalan UMTS/WCDMA

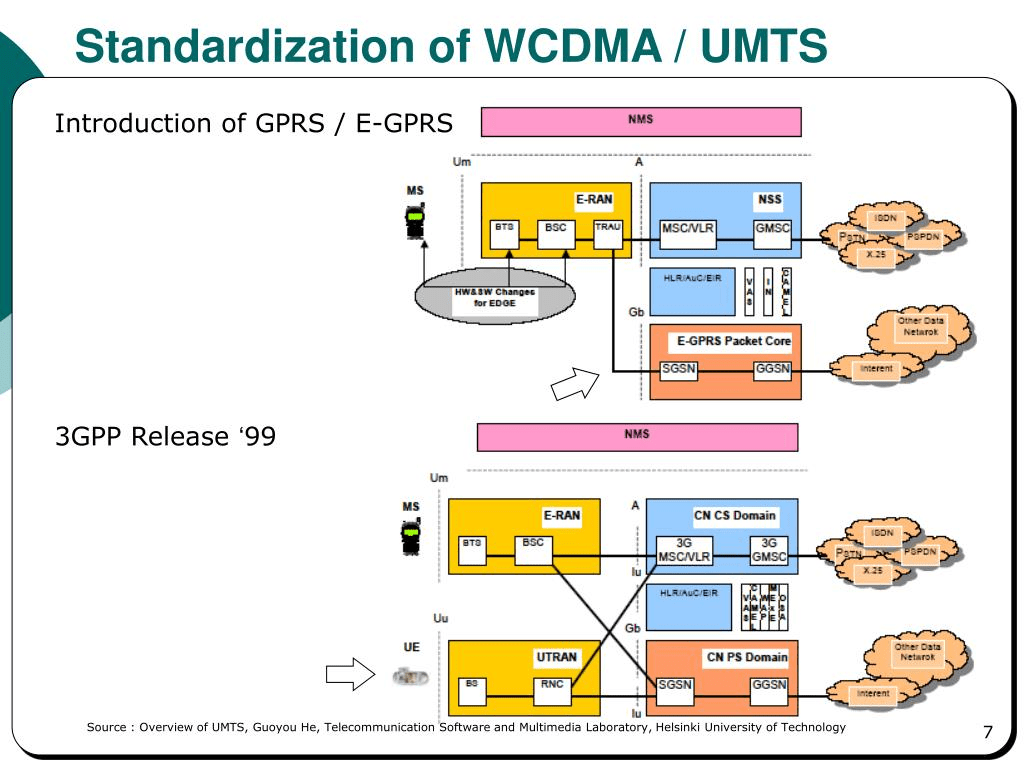

UMTS (Universal Mobile Telecommunications System) adalah standar jaringan seluler generasi ketiga (3G) yang dikembangkan oleh 3rd Generation Partnership Project (3GPP) untuk meningkatkan kapasitas dan kecepatan komunikasi nirkabel. Teknologi ini dirancang untuk menyediakan kecepatan data hingga 2 Mbps dalam kondisi stasioner dan lebih rendah dalam kondisi bergerak. Dengan kecepatan ini, UMTS memungkinkan berbagai layanan yang sebelumnya sulit dilakukan pada jaringan 2G, seperti video call, streaming multimedia, dan akses internet mobile yang lebih cepat dan stabil.
UMTS merupakan evolusi dari teknologi GSM (Global System for Mobile Communications) dan menggunakan arsitektur jaringan yang lebih kompleks untuk mendukung peningkatan kapasitas dan efisiensi spektrum. Salah satu komponen utama dalam UMTS adalah WCDMA (Wideband Code Division Multiple Access), yang berfungsi sebagai teknologi akses radio untuk mentransmisikan data melalui spektrum frekuensi lebar 5 MHz.
Berbeda dengan teknologi CDMA yang digunakan pada jaringan 2G, WCDMA memanfaatkan lebar pita yang lebih besar untuk meningkatkan kapasitas jaringan dan mengurangi interferensi antar pengguna. Dengan metode ini, lebih banyak pengguna dapat terhubung ke jaringan secara bersamaan tanpa mengalami penurunan kualitas layanan. Selain itu, WCDMA memungkinkan penggunaan teknik soft handover, di mana perangkat dapat berpindah dari satu sel ke sel lain tanpa terputus, sehingga meningkatkan pengalaman pengguna dalam komunikasi seluler.
UMTS juga mendukung berbagai fitur canggih seperti High-Speed Downlink Packet Access (HSDPA) dan High-Speed Uplink Packet Access (HSUPA), yang merupakan peningkatan dari WCDMA untuk meningkatkan kecepatan unduh dan unggah data. Dengan teknologi ini, UMTS menjadi fondasi bagi perkembangan jaringan 4G LTE dan akhirnya 5G, yang menawarkan kecepatan dan efisiensi yang jauh lebih tinggi.
Secara global, UMTS telah digunakan oleh banyak operator seluler untuk menyediakan layanan komunikasi yang lebih cepat dan handal. Meskipun saat ini jaringan 4G dan 5G telah menggantikan sebagian besar infrastruktur UMTS, teknologi ini masih digunakan di beberapa wilayah sebagai solusi komunikasi yang stabil dan terjangkau.
Baca juga: Sejarah Perkembangan 3G dan Standar 3GPP

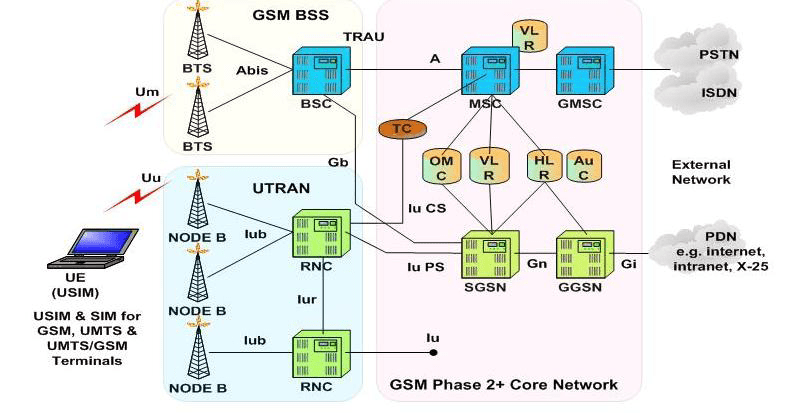

Arsitektur Jaringan UMTS/WCDMA

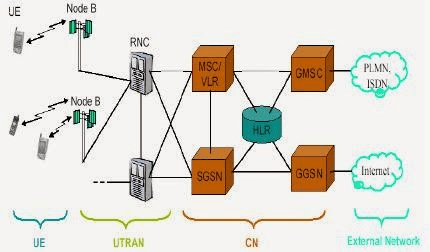

Arsitektur UMTS terbagi menjadi tiga domain utama: User Equipment (UE), UMTS Terrestrial Radio Access Network (UTRAN), dan Core Network (CN). Berikut diagram dan penjelasannya:
+---------------------+
| Core Network |
| (Circuit/Packet Switched)
+---------------------+
|
|
+---------------------+
| UTRAN |
| (Node B + RNC) |
+---------------------+
|
|
+---------------------+
| User Equipment |
| (Ponsel, Modem 3G) |
+---------------------+
1. User Equipment (UE)
UE adalah perangkat pengguna seperti ponsel 3G, modem USB, atau tablet yang dilengkapi dengan SIM card. UE memiliki dua komponen penting:
- ME (Mobile Equipment): Perangkat fisik yang berkomunikasi dengan jaringan.
- USIM (Universal Subscriber Identity Module): Kartu SIM yang menyimpan informasi pelanggan dan kunci autentikasi.

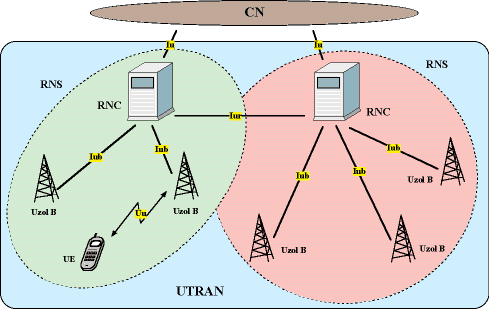

2. UTRAN (UMTS Terrestrial Radio Access Network)
UTRAN bertanggung jawab mengelola koneksi radio antara UE dan Core Network. Komponen utamanya adalah:
- Node B: Stasiun basis transmisi yang mengirim dan menerima sinyal radio dari UE. Satu Node B bisa melayani beberapa sel (area cakupan).
- RNC (Radio Network Controller): Mengontrol beberapa Node B, mengatur alokasi sumber daya radio, dan mengelola proses handover antar-sel.
3. Core Network (CN)
Core Network terbagi menjadi dua domain:
- Circuit-Switched (CS) Domain: Menangani layanan suara dan SMS melalui MSC (Mobile Switching Center).
- Packet-Switched (PS) Domain: Menangani data internet melalui SGSN (Serving GPRS Support Node) dan GGSN (Gateway GPRS Support Node).
Baca juga: Dokumentasi Arsitektur UMTS oleh 3GPP
Komponen Utama dan Fungsinya
1. Node B
- Berfungsi sebagai antarmuka radio antara UE dan jaringan.
- Menggunakan WCDMA untuk mengirim data dalam spektrum 5 MHz.
- Mendukung teknologi HSDPA (High-Speed Downlink Packet Access) untuk kecepatan unduh hingga 14,4 Mbps.
2. RNC (Radio Network Controller)
- Mengontrol daya sinyal UE untuk meminimalkan interferensi.
- Menangani soft handover (UE terhubung ke beberapa Node B secara bersamaan).
- Mengelola admission control (memutuskan apakah UE baru boleh bergabung ke jaringan).
3. MSC (Mobile Switching Center)
- Mengarahkan panggilan suara dan SMS ke jaringan lain (PSTN/PLMN).
- Terintegrasi dengan VLR (Visitor Location Register) untuk menyimpan data pelanggan sementara.
4. SGSN (Serving GPRS Support Node)
- Mengautentikasi pengguna dan mengelola sesi data.
- Melacak lokasi UE dalam level Routing Area.
5. GGSN (Gateway GPRS Support Node)
- Gerbang yang menghubungkan jaringan UMTS ke internet atau jaringan IP eksternal.
- Memberikan alamat IP dinamis ke UE.
Baca juga: Peran SGSN dan GGSN dalam Jaringan 3G
Cara Kerja WCDMA
WCDMA adalah teknologi spread spectrum yang menggunakan kode unik untuk membedakan pengguna dalam pita frekuensi yang sama. Berikut prinsip kerjanya:
1. Pengkodean dengan Kode PN (Pseudo-Noise)
- Setiap data pengguna dikalikan dengan kode PN unik sebelum dikirim.
- Kode ini “melebar” sinyal ke pita 5 MHz, sehingga banyak pengguna bisa berbagi frekuensi tanpa tabrakan.
2. Penggunaan Frekuensi 2100 MHz
- UMTS umumnya beroperasi di frekuensi 1920-1980 MHz (uplink) dan 2110-2170 MHz (downlink).
- Di Indonesia, sebagian operator menggunakan frekuensi 900 MHz (UMTS 900) untuk perluasan cakupan pedesaan.
3. Power Control
- RNC secara dinamis menyesuaikan daya transmisi UE untuk memastikan sinyal sampai ke Node B tanpa mengganggu pengguna lain.
4. Soft Handover
- UE bisa terhubung ke 2-3 Node B sekaligus selama perpindahan sel, mengurangi risiko putus panggilan.
Baca juga: Teknik Spread Spectrum pada WCDMA
Perkembangan UMTS/WCDMA di Indonesia
Perkembangan teknologi UMTS/WCDMA di Indonesia telah mengalami beberapa fase penting sejak pertama kali diperkenalkan hingga akhirnya mengalami transisi ke jaringan 4G LTE. Berikut adalah penjelasan lebih panjang mengenai evolusi teknologi ini di Indonesia:
1. Era Awal (2006-2010)
Pada periode ini, Telkomsel menjadi operator pertama yang meluncurkan jaringan 3G di Indonesia, dimulai dari kota-kota besar seperti Jakarta dan Surabaya. Peluncuran ini menandai era baru dalam komunikasi seluler, di mana pengguna tidak hanya dapat melakukan panggilan suara dan SMS, tetapi juga menikmati layanan berbasis data dengan kecepatan yang lebih tinggi dibandingkan teknologi GPRS dan EDGE yang digunakan sebelumnya.
Salah satu layanan unggulan yang diperkenalkan pada masa ini adalah video call, yang memungkinkan pengguna untuk berkomunikasi secara langsung dengan tampilan visual. Selain itu, mobile TV juga mulai diperkenalkan, memungkinkan pengguna untuk menonton siaran televisi langsung melalui perangkat seluler mereka. Meskipun layanan ini cukup inovatif pada masanya, adopsinya masih terbatas karena harga perangkat yang mendukung teknologi 3G masih relatif mahal dan jaringan belum tersebar luas.
2. Ekspansi ke Daerah 3T (2011-2015)
Seiring dengan meningkatnya permintaan akan akses internet mobile, pemerintah Indonesia mulai mendorong ekspansi jaringan 3G ke daerah terpencil, terluar, dan tertinggal (3T). Salah satu langkah besar yang diambil adalah melalui proyek Palapa Ring, yang bertujuan untuk membangun infrastruktur telekomunikasi di wilayah yang sebelumnya sulit dijangkau oleh jaringan seluler.
Selain itu, pada periode ini terjadi peningkatan signifikan dalam adopsi smartphone murah, yang memungkinkan lebih banyak masyarakat untuk mengakses internet melalui perangkat seluler mereka. Dengan semakin banyaknya pengguna yang beralih ke smartphone, konsumsi data meningkat pesat, mendorong operator seluler untuk memperluas cakupan jaringan 3G ke lebih banyak wilayah.
Namun, meskipun ekspansi ini membawa manfaat besar bagi masyarakat, tantangan tetap ada, terutama dalam hal biaya investasi dan operasional bagi operator seluler. Infrastruktur di daerah terpencil sering kali membutuhkan investasi yang lebih besar dibandingkan daerah perkotaan, sementara jumlah pengguna di wilayah tersebut mungkin tidak cukup untuk memberikan keuntungan yang signifikan bagi operator.
3. Transisi ke 4G LTE (2016-Sekarang)
Memasuki era 4G LTE, operator seluler mulai mengalihkan spektrum 2100 MHz yang sebelumnya digunakan untuk UMTS ke LTE guna meningkatkan efisiensi jaringan dan memberikan kecepatan data yang lebih tinggi kepada pengguna. Teknologi LTE menawarkan kecepatan yang jauh lebih cepat dibandingkan 3G, memungkinkan pengguna untuk menikmati layanan seperti streaming video berkualitas tinggi, gaming online, dan aplikasi berbasis cloud dengan lebih lancar.
Pada tahun 2023, hanya sekitar 15% BTS 3G yang masih aktif di Indonesia, menurut data dari Kementerian Komunikasi dan Informatika (Kemenkominfo). Sebagian besar operator telah beralih sepenuhnya ke 4G, dan beberapa bahkan mulai mempersiapkan infrastruktur untuk 5G, yang diharapkan akan menjadi standar komunikasi seluler di masa depan.
Tantangan UMTS di Indonesia
Meskipun UMTS telah memberikan kontribusi besar dalam perkembangan komunikasi seluler di Indonesia, teknologi ini menghadapi beberapa tantangan yang menyebabkan transisi cepat ke 4G LTE:
- Keterbatasan Spektrum Frekuensi 2100 MHz, yang digunakan oleh UMTS, semakin padat karena sebagian besar operator telah mengalokasikannya untuk LTE. Hal ini menyebabkan jaringan 3G semakin sulit untuk bersaing dalam hal kecepatan dan efisiensi dibandingkan dengan teknologi yang lebih baru.
- Biaya Operasional Tinggi Pemeliharaan jaringan 3G menjadi kurang efisien dibandingkan dengan 4G, karena teknologi yang lebih lama membutuhkan lebih banyak sumber daya untuk tetap beroperasi. Operator lebih memilih untuk menginvestasikan dana mereka dalam pengembangan LTE dan 5G, yang menawarkan kecepatan lebih tinggi dan efisiensi spektrum yang lebih baik.
Baca juga: Laporan Kominfo tentang Migrasi 3G ke 4G
Kelebihan dan Kekurangan UMTS/WCDMA
UMTS/WCDMA memiliki berbagai kelebihan dan kekurangan yang mempengaruhi penggunaannya dalam jaringan seluler. Berikut adalah penjelasan lebih panjang mengenai aspek-aspek tersebut:
Kelebihan UMTS/WCDMA
- Kecepatan Data Hingga 2 Mbps Salah satu keunggulan utama UMTS adalah kemampuannya untuk menyediakan kecepatan data hingga 2 Mbps dalam kondisi stasioner. Kecepatan ini jauh lebih tinggi dibandingkan teknologi GPRS dan EDGE yang digunakan pada jaringan 2G, memungkinkan pengguna untuk menikmati layanan multimedia seperti streaming video, panggilan video, dan akses internet mobile dengan lebih lancar. Meskipun kecepatan ini masih lebih rendah dibandingkan 4G LTE, pada masanya UMTS merupakan lompatan besar dalam evolusi komunikasi seluler.
- Dukungan Soft Handover untuk Koneksi Stabil Saat Bergerak UMTS menggunakan teknologi soft handover, yang memungkinkan perangkat berpindah dari satu sel jaringan ke sel lainnya tanpa terputus. Dalam jaringan 2G, perpindahan antar sel sering kali menyebabkan gangguan koneksi atau bahkan pemutusan panggilan. Dengan soft handover, UMTS memastikan bahwa pengguna tetap mendapatkan koneksi yang stabil saat bergerak, baik saat berkendara maupun berpindah lokasi dalam area cakupan jaringan.
- Kompatibel dengan Evolusi ke HSPA dan HSPA+ UMTS memiliki kemampuan untuk berkembang ke teknologi yang lebih cepat, seperti HSPA (High-Speed Packet Access) dan HSPA+, yang dapat meningkatkan kecepatan data hingga 42 Mbps. Dengan peningkatan ini, pengguna dapat menikmati pengalaman internet yang lebih cepat dan responsif, mendekati performa jaringan 4G LTE. Evolusi ini memungkinkan operator seluler untuk meningkatkan layanan mereka tanpa harus sepenuhnya mengganti infrastruktur yang ada.
Kekurangan UMTS/WCDMA
- Konsumsi Daya Lebih Tinggi Dibandingkan 2G Salah satu kelemahan utama UMTS adalah konsumsi daya yang lebih tinggi dibandingkan jaringan 2G. Teknologi WCDMA menggunakan spektrum frekuensi yang lebih lebar dan membutuhkan pemrosesan sinyal yang lebih kompleks, yang menyebabkan perangkat seluler mengonsumsi lebih banyak daya. Akibatnya, daya tahan baterai pada ponsel yang menggunakan jaringan 3G cenderung lebih pendek dibandingkan perangkat yang hanya menggunakan 2G.
- Latensi Lebih Besar Dibandingkan 4G LTE Latensi dalam jaringan UMTS berkisar antara 100-200 ms, yang lebih tinggi dibandingkan 4G LTE, yang memiliki latensi sekitar 30-50 ms. Latensi yang lebih tinggi ini dapat menyebabkan keterlambatan dalam komunikasi data, terutama dalam aplikasi yang membutuhkan respons cepat seperti gaming online dan video conferencing. Meskipun UMTS cukup baik untuk penggunaan sehari-hari, teknologi yang lebih baru seperti LTE dan 5G menawarkan pengalaman yang lebih responsif.
- Biaya Spektrum dan Lisensi Mahal Penggunaan spektrum 2100 MHz untuk UMTS membutuhkan investasi besar dari operator seluler, baik dalam hal biaya lisensi maupun pengembangan infrastruktur. Selain itu, dengan semakin banyaknya operator yang beralih ke LTE, spektrum yang sebelumnya digunakan untuk UMTS mulai dialihkan ke teknologi yang lebih efisien. Hal ini menyebabkan biaya operasional jaringan 3G menjadi kurang ekonomis dibandingkan dengan teknologi yang lebih baru.
Meskipun UMTS/WCDMA memiliki beberapa kekurangan, teknologi ini tetap menjadi bagian penting dalam evolusi komunikasi seluler dan telah memberikan kontribusi besar dalam pengembangan jaringan 4G dan 5G. Apakah ada aspek tertentu yang ingin kamu eksplorasi lebih lanjut? 🚀
Baca juga: Perbandingan Kinerja 3G vs 4G oleh GSMA
Masa Depan UMTS/WCDMA
Di banyak negara, termasuk Indonesia, UMTS/WCDMA mulai di-phase out untuk membebaskan spektrum bagi 4G dan 5G. Namun, teknologi ini tetap menjadi fondasi penting dalam evolusi jaringan seluler. Beberapa warisannya meliputi:
- HSPA+: Peningkatan UMTS yang menjadi basis awal internet mobile cepat.
- Konsep Packet-Switched: Diteruskan ke LTE dan 5G untuk efisiensi data.
Baca juga: Peta Jalan Spektrum Frekuensi Indonesia 2024-2028
Kesimpulan
UMTS/WCDMA adalah teknologi pionir yang membuka jalan bagi era internet mobile. Arsitekturnya yang terdiri dari UE, UTRAN, dan Core Network menjadi dasar pengembangan jaringan generasi berikutnya. Meski kini tergantikan oleh LTE dan 5G, UMTS tetap berjasa dalam memperluas akses digital di Indonesia, terutama di daerah terpencil. Pemahaman tentang arsitektur dan prinsip kerjanya penting untuk mengapresiasi inovasi di dunia telekomunikasi.
