Mempelajari Secara Singkat Tentang Optical Distribution Point (ODP)

Fiber optik merupakan saluran transmisi yang terbuat dari kaca atau plastik, digunakan untuk mentransmisikan sinyal cahaya dari satu lokasi ke lokasi lainnya. Struktur dan komponen kabel fiber optik mencakup Inti (core/optical fibers), bagian utama yang terbuat dari serat kaca dan berada di pusat kabel. Dalam kerangka penelitian ini, pengukuran dilakukan pada fiber optik saluran udara dengan panjang gelombang 1310 nm, melibatkan jarak antara 100 meter hingga 350 meter.

Penelitian ini melibatkan pengukuran daya kirim pada Optical Distribution Point (ODP), daya terima pada Optical Network Termination (ONT) yang terpasang di pelanggan, serta total loss yang terjadi di sepanjang kabel. Hasil pengukuran menunjukkan bahwa pada jarak 100 meter hingga 350 meter, nilai daya terima berkisar antara -18.729 dB hingga -24.796 dB, sementara nilai total loss berada dalam kisaran 0.634 dB hingga 0.751 dB. Dengan demikian, dapat disimpulkan bahwa performa transmisi fiber optik dalam rentang jarak tersebut memenuhi standar yang diharapkan.

Pengertian ODP

ODP adalah singkatan dari Optical Distribution Point, sebuah fitur pendukung layanan serat optik yang bertindak sebagai titik terminasi kabel drop optik atau tempat untuk membagi satu inti optik ke beberapa pelanggan (halte). ODP memiliki beberapa tipe dengan fungsi yang berbeda.

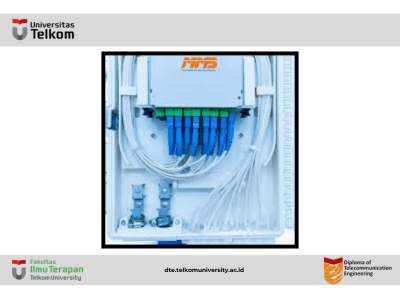

Optical Distribution Point adalah lokasi terminasi kabel yang memiliki sifat tahan korosi, tahan cuaca, kokoh, dan kuat, dirancang untuk pemasangan di luar ruangan. ODP berfungsi sebagai tempat instalasi sambungan jaringan optik single-mode yang sangat penting untuk menghubungkan kabel distribusi serat optik dan kabel drop. Fitur ODP dapat mencakup optical pigtail, connector adaptor, splitter room, dan dilengkapi dengan ruang manajemen serat dengan kapasitas tertentu.

Pemasangan ODP harus sesuai dengan peruntukannya; ODP Pole hanya boleh dipasang di tiang, ODP Pedestal dipasang di permukaan tanah, ODP Wall dipasang di dalam ruangan, dan ODP Closure hanya boleh dipasang pada kabel SCPT dan kabel SSW, baik di tengah tiang atau di dekat tiang. Metode pemasangan ODP melibatkan pemilihan satu inti dari kabel distribusi secara berurutan. Inti tersebut kemudian dimasukkan ke dalam pasif, di mana pasif yang umumnya digunakan pada ODP adalah pasif 1/8. Dengan demikian, pasif tersebut dipecah menjadi 8 bagian.

Jenis-jenis ODP

ODP Closure

ODP Closure adalah suatu kotak gelap yang dipasang pada kabel jaringan telepon utama SCPT dan kabel SSW. Letak pemasangannya dapat berdekatan dengan tiang telepon atau terpasang di pertengahan kabel antara dua tiang telepon.

ODP Pole

ODP Pole merupakan sebuah kotak halte kabel serat optik yang dipasang pada tiang kabel telepon. Fungsinya adalah sebagai tempat untuk membagi core serat optik dari kabel utama ke pelanggan. Jika rumah Anda berdekatan dengan kotak ODP Pole/ODP Wall, maka akan lebih mudah untuk mengajukan pemasangan jaringan Indihome.

ODP Pedestal

ODP Pedestal adalah sebuah tabung yang berisi sambungan kabel serat optik yang ditempatkan di atas tanah. Biasanya, ODP Pedestal atau ODP tanah dipasang di dekat komplek perumahan atau zona perkantoran.

referensi : [1][2][3]
