Fungsi OTDR Dalam Pengukuran Pada Serat Optik

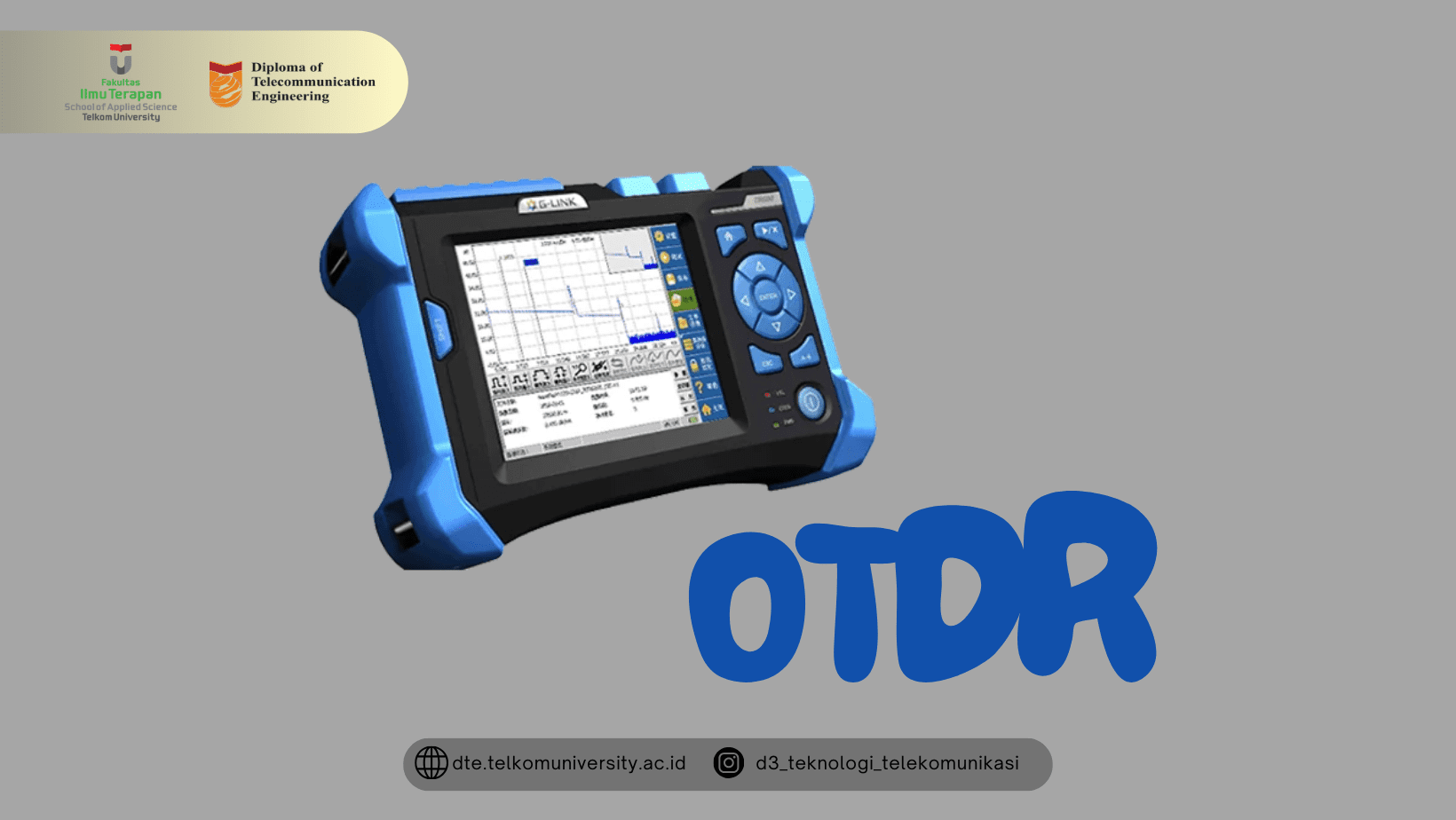

OTDR merupakan salah satu alat ukur optik, Alat ini berfungsi dalam pengukuran dan Mengetahui Lokasi Kerusakan pada Serat Optik
Alat yang digunakan untuk mengevaluasi atau melacak gangguan pada suatu jaringan fiber optik adalah OTDR.
Alat yang digunakan untuk mengevaluasi serat optik dalam domain waktu adalah OTDR, kepanjangannya adalah optical time domain reflectometer.
Fungsinya adalah menganalisis jarak akan insertion loss, reflection yang ada, dan loss yang muncul di setiap titik.
Kemudian informasi-informasi tersebut akan ditampilkan di layar tampilan. Sehingga alat ukur ini sangat penting dalam sistem komunikasi yang memanfaatkan fiber optik.
Fungsi OTDR
Penggunaan OTDR sangat penting dalam pengoperasian dan pemeliharaan jaringan fiber optik untuk memastikan kinerja yang optimal dan mengurangi waktu pemulihan jika terjadi masalah. Berikut adalah beberapa fungsi utama dari OTDR :
- Mengukur Panjang Serat Optik: OTDR dapat digunakan untuk mengukur panjang serat optik dengan presisi tinggi. Ini sangat penting dalam proyek jaringan fiber optik untuk menentukan seberapa banyak serat yang diperlukan.
- Mengukur Kerugian Serat Optik: OTDR mengukur tingkat kerugian dalam serat optik. Kerugian ini dapat disebabkan oleh berbagai faktor, termasuk sambungan, penyimpangan, dan kerusakan. Dengan informasi ini, operator jaringan dapat menentukan seberapa efisien sinyal cahaya bergerak melalui serat optik.
- Mengidentifikasi Sambungan dan Penyimpangan: OTDR dapat digunakan untuk mengidentifikasi lokasi sambungan (splice) dan penyimpangan (bend) dalam serat optik. Ini membantu dalam pemeliharaan dan perbaikan jaringan serat optik.
- Mendeteksi Kerusakan dalam Serat Optik: OTDR dapat digunakan untuk mendeteksi kerusakan dalam serat optik, seperti keretakan, retakan, atau pemutusan. Ini membantu dalam mengidentifikasi masalah dan mengambil langkah-langkah perbaikan yang sesuai.
Data yang Dapat Dibaca Oleh OTDR
Beberapa datayang dapat diukur oleh Optical Time Domain Reflectometer (OTDR) mencakup:
- Pengukuran Optical Return Loss (ORL) yang timbul akibat pantulan cahaya dari sambungan atau konektor kabel.
- Pengukuran kerugian end-to-end yang terjadi dalam satu segmen kabel serat optik.
- Pengukuran kerugian splice atau pemotongan serat optik, yang muncul akibat sambungan yang putus dalam kabel serat optik.
- Deteksi degradasi daya keluaran dari sumber cahaya optik atau perangkat pemancar optik, seperti OSN, Metro, DWDM, dan lainnya.
- Pengukuran panjang kabel serat optik.
- Pengukuran jarak, yang merujuk pada lokasi tertentu dalam suatu link, seperti ujung link atau perubahan arah.
Kesimpulan
Optical Time Domain Reflectometer (OTDR) adalah alat yang digunakan untuk mengukur berbagai karakteristik dalam jaringan serat optik. OTDR dapat mengukur Optical Return Loss (ORL), kerugian end-to-end, splice loss, degradasi daya keluaran, panjang serat optik, dan jarak dalam jaringan. Ini membantu dalam pemeliharaan, pemecahan masalah, dan perbaikan jaringan serat optik, serta memastikan kinerja optimal dan keandalan jaringan.
