Eksperimen Sederhana Sistem Komunikasi Optik di Laboratorium: Memahami Dasar-dasar Transmisi Cahaya

Pendahuluan

Komunikasi optik telah menjadi fondasi esensial bagi teknologi informasi modern yang kita nikmati saat ini, mulai dari jaringan internet global berkapasitas masif hingga sistem telekomunikasi berkecepatan tinggi yang memungkinkan konektivitas instan. Sistem ini bekerja dengan memanfaatkan cahaya—umumnya dalam bentuk sinar laser yang terfokus atau cahaya dari Light Emitting Diode (LED)—yang kemudian dikirimkan melalui untaian serat optik yang sangat tipis untuk membawa informasi. Meskipun konsep di baliknya mungkin terdengar kompleks dan canggih, prinsip-prinsip dasar komunikasi optik sebenarnya dapat dengan mudah direplikasi dan dipelajari melalui serangkaian eksperimen sederhana di lingkungan laboratorium pendidikan.

Eksperimen praktis semacam ini sangatlah bermanfaat bagi mahasiswa yang mengambil jurusan teknik elektro, teknik fisika, maupun telekomunikasi. Ini memberikan kesempatan berharga untuk secara langsung memahami konsep fundamental seperti modulasi cahaya (bagaimana informasi “dimasukkan” ke dalam cahaya), fenomena redaman (kehilangan sinyal), dan mekanisme transmisi data optik secara keseluruhan. Lebih dari sekadar teori, pengalaman langsung ini memperkuat pemahaman. Artikel ini akan memandu Anda langkah demi langkah dalam melakukan eksperimen sederhana tersebut, termasuk daftar alat dan bahan yang dibutuhkan, prosedur eksperimen yang jelas, dan panduan untuk menganalisis serta menginterpretasikan hasil yang diperoleh.

Tujuan Eksperimen Ini

Melakukan eksperimen sistem komunikasi optik di laboratorium bertujuan untuk mencapai beberapa sasaran edukatif dan praktis yang penting:

• Memahami Prinsip Dasar Transmisi Data: Peserta akan secara langsung mengamati bagaimana data dapat dikirimkan dari satu titik ke titik lain menggunakan cahaya sebagai pembawa informasi, membangun koneksi antara teori dan praktik.
• Mengukur dan Menganalisis Redaman (Attenuation): Eksperimen ini memungkinkan pengukuran kuantitatif terhadap kehilangan daya sinyal yang terjadi selama transmisi melalui serat optik, serta mengidentifikasi faktor-faktor yang memengaruhinya.
• Mengenali dan Mengoperasikan Perangkat Optik: Peserta akan familiar dengan komponen-komponen utama sistem optik seperti LED atau laser sebagai sumber cahaya, serta fotodioda sebagai penerima, memahami fungsi dan karakteristiknya.
• Mengamati Kualitas Sinyal: Melalui penggunaan osiloskop atau sistem analisis sinyal lainnya, kualitas sinyal yang ditransmisikan akan dapat diamati secara visual, menunjukkan efek dari redaman dan dispersi.
• Melatih Keterampilan Merangkai dan Menguji: Eksperimen ini mengembangkan keterampilan praktis dalam merangkai sirkuit elektronik-optik, melakukan pengujian, dan mendiagnosis masalah dalam sistem komunikasi optik.

Prinsip Dasar Sistem Komunikasi Optik yang Akan Direplikasi

Sebelum memulai pengaturan fisik, penting untuk memahami arsitektur dasar dari sistem komunikasi optik yang akan kita coba replikasi dalam skala kecil:

• Sumber Cahaya: Ini adalah komponen yang menghasilkan sinyal optik. Dalam eksperimen sederhana, kita akan menggunakan Light Emitting Diode (LED) inframerah karena kemudahan penggunaannya dan harga yang terjangkau. Untuk eksperimen yang lebih lanjut, laser diode bisa menjadi pilihan karena cahayanya yang lebih koheren dan terarah.
• Modulator: Fungsi modulator adalah untuk mengubah sinyal listrik (yang membawa informasi, seperti suara atau data) menjadi variasi intensitas cahaya. Dalam eksperimen yang sangat sederhana, modulasi ini dapat dilakukan langsung dengan menggerakkan arus bias LED secara langsung. Untuk sistem yang lebih kompleks, modulator eksternal digunakan.
• Media Transmisi: Ini adalah jalur fisik tempat cahaya merambat. Dalam kasus kita, itu adalah serat optik. Kita bisa menggunakan serat optik plastik (Plastic Optical Fiber / POF) yang mudah ditangani dan dipotong, atau serat optik kaca (Single-Mode Fiber / SMF atau Multi-Mode Fiber / MMF) untuk pengujian yang lebih realistis.
• Penerima (Receiver): Di ujung lain serat, ada perangkat yang menangkap cahaya yang ditransmisikan dan mengubahnya kembali menjadi sinyal listrik. Umumnya, ini adalah fotodioda atau phototransistor, yang sensitif terhadap cahaya.
• Analisis Sinyal: Setelah sinyal optik diubah kembali menjadi sinyal listrik, kita memerlukan alat untuk memvisualisasikan dan menganalisis bentuk gelombangnya. Osiloskop adalah alat yang sempurna untuk tujuan ini, memungkinkan kita melihat karakteristik sinyal yang ditransmisikan dan diterima.

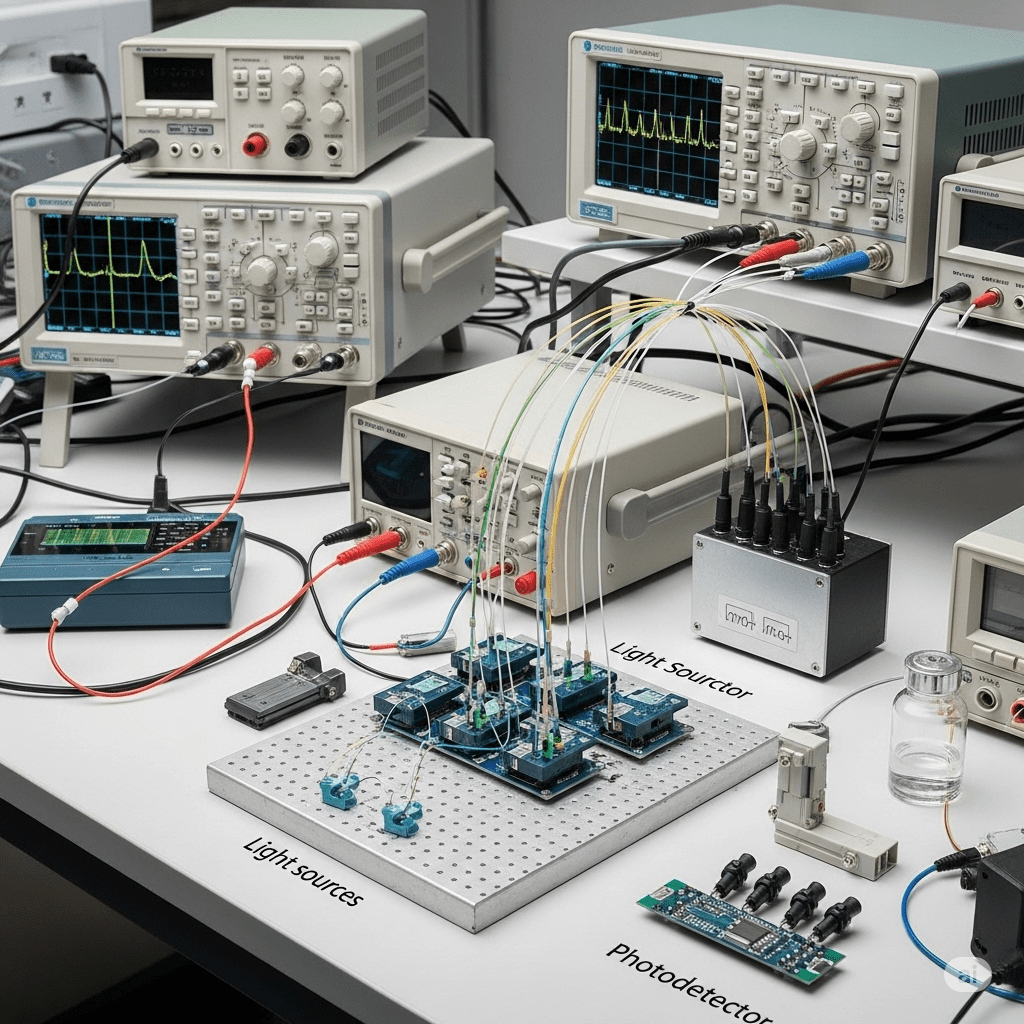

Peralatan yang Dibutuhkan untuk Eksperimen

Untuk menjalankan eksperimen komunikasi optik skala laboratorium ini, Anda akan memerlukan daftar peralatan dasar berikut:

Peralatan Elektronik:

• Generator Sinyal (Function Generator): Untuk menghasilkan sinyal input (misalnya gelombang persegi, sinus, atau bahkan audio) yang akan memodulasi cahaya.
• Osiloskop Digital (minimal 2 kanal): Alat utama untuk memvisualisasikan bentuk gelombang sinyal input dan output, serta mengukur parameter seperti amplitudo dan delay.
• Multimeter: Berguna untuk mengukur tegangan dan arus pada berbagai titik sirkuit.

Perangkat Optik:

• LED Inframerah atau Laser Diode: Sebagai sumber cahaya. LED inframerah umum (misalnya 940 nm) mudah ditemukan.
• Serat Optik (Plastik atau Kaca):
  • Serat Optik Plastik (POF): Sangat direkomendasikan untuk pemula karena mudah dipotong, dihubungkan, dan aman. Panjang beberapa meter sudah cukup.
  • Serat Optik Kaca (SMF/MMF): Untuk eksperimen yang lebih maju, namun memerlukan penanganan dan konektor yang lebih presisi.
• Fotodioda (sebagai penerima): Sebuah sensor cahaya yang mengubah cahaya menjadi arus listrik.
• Breadboard dan Kabel Jumper: Untuk merangkai sirkuit elektronik dengan mudah tanpa soldering.

Bahan Pendukung:

• Catu Daya DC (3–12V): Untuk menyuplai daya ke sirkuit LED/laser dan fotodioda.
• Resistor: Untuk membatasi arus LED/laser dan mengatur sirkuit.
• Amplifier Sederhana (Opsional): Jika sinyal output dari fotodioda terlalu lemah untuk dilihat jelas di osiloskop, amplifier operasional (op-amp) dapat digunakan.
• Modul Driver LED/Laser (Jika Menggunakan Laser): Sirkuit tambahan untuk mengendalikan arus laser secara presisi.
• Pengikat Optik dan Penjepit Lensa: Untuk membantu memfokuskan cahaya dari sumber ke serat dan dari serat ke detektor.

Keamanan (Sangat Penting!):

• Kacamata Pelindung Optik: Wajib digunakan, terutama jika eksperimen melibatkan laser diode. Cahaya laser dapat merusak mata secara permanen. Selalu ikuti petunjuk keamanan laboratorium.

Langkah-Langkah Melakukan Eksperimen

1. Merancang dan Merakit Sistem Transmisi Dasar

• a. Penyusunan Sumber Sinyal dan Pemancar Optik (LED/Laser):
  • Hubungkan function generator ke LED inframerah. Pastikan untuk menambahkan resistor pembatas arus (misalnya 220–470 ohm) secara seri dengan LED untuk melindunginya dari arus berlebih.
  • Atur function generator untuk menghasilkan sinyal gelombang persegi (square wave). Frekuensi awal bisa sekitar 1–10 kHz, dengan tegangan puncak-ke-puncak (Vpp) sekitar 3-5V.
  • Sambungkan kanal 1 osiloskop ke output function generator (atau sebelum resistor pembatas LED) untuk memantau sinyal input.
• b. Sambungan Serat Optik:
  • Secara fisik, posisikan ujung LED atau laser diode sedekat mungkin dengan salah satu ujung serat optik. Gunakan pengikat optik atau penjepit lensa sederhana untuk memastikan cahaya dari sumber masuk secara efisien ke dalam inti serat. Semakin baik kopling, semakin sedikit redaman awal.
• c. Detektor dan Rangkaian Penerima (Fotodioda):
  • Sambungkan ujung serat optik yang lain ke fotodioda. Pastikan cahaya dari serat jatuh tepat pada area sensitif fotodioda.
  • Hubungkan output dari fotodioda (yang akan menghasilkan sinyal listrik proporsional dengan intensitas cahaya yang diterima) ke kanal 2 osiloskop.
  • Opsional: Jika sinyal yang diterima terlalu lemah, rancang dan tambahkan rangkaian amplifier operasional sederhana (transimpedance amplifier) setelah fotodioda dan sebelum osiloskop untuk memperkuat sinyal.

2. Melakukan Pengamatan dan Variasi Eksperimen

• Nyalakan Sistem: Setelah semua koneksi dipastikan benar dan aman, nyalakan catu daya dan function generator.
• Amati Bentuk Gelombang: Lihat kedua kanal pada osiloskop. Kanal 1 akan menampilkan sinyal input (gelombang persegi), dan Kanal 2 akan menampilkan sinyal output yang diterima setelah melewati serat optik.
• Bandingkan Sinyal: Amati perbedaan antara sinyal input dan output:
  • Amplitudo: Perhatikan penurunan amplitudo sinyal output dibandingkan input. Ini adalah indikasi redaman.
  • Bentuk Gelombang: Apakah bentuk gelombang persegi tetap sama atau mengalami distorsi (misalnya menjadi lebih “bulat” atau ada ringing)? Ini menunjukkan efek dispersi dan keterbatasan bandwidth sistem.
  • Delay Waktu: Mungkin ada sedikit delay waktu antara sinyal input dan output karena waktu rambat cahaya dalam serat.
• Variasi Panjang Serat Optik: Potong serat optik menjadi beberapa panjang yang berbeda (misalnya 1 meter, 5 meter, 10 meter, 20 meter). Lakukan kembali pengukuran untuk setiap panjang dan amati bagaimana redaman dan distorsi meningkat seiring bertambahnya panjang.
• Uji Pengaruh Cahaya Lingkungan: Lakukan pengujian di ruangan gelap. Kemudian, coba nyalakan lampu terang di sekitar serat optik atau sorotkan senter ke serat (terutama jika seratnya bening) dan amati pengaruhnya terhadap sinyal output. Coba tutupi bagian serat dengan kertas hitam untuk melihat apakah ini mengurangi gangguan.
• Perbandingan LED vs. Laser (Jika Tersedia): Jika Anda memiliki laser diode yang aman dan driver yang sesuai, ganti LED dengan laser diode. Bandingkan intensitas sinyal yang diterima dan kualitas bentuk gelombang. Laser cenderung memberikan sinyal yang lebih kuat dan kurang menyebar.

3. Perhitungan Redaman Sederhana

Redaman (attenuation) dapat dihitung menggunakan rumus logaritmik sederhana. Meskipun pengukuran daya optik yang presisi membutuhkan optical power meter, kita dapat mengestimasi redaman menggunakan tegangan puncak sinyal yang terbaca dari osiloskop:

Redaman (dB)=10×log10​(Voutput_peak​Vinput_peak​​)

Di mana:

• Vinput_peak​: tegangan puncak sinyal dari sumber (sebelum masuk serat), diukur dari osiloskop.
• Voutput_peak​: tegangan puncak sinyal setelah melewati serat, diukur dari osiloskop.

Lakukan perhitungan ini untuk setiap panjang serat yang berbeda dan amati hubungan antara panjang dan redaman.

Variasi Eksperimen Tambahan untuk Pembelajaran Lanjut

1. Modulasi Sinyal Audio:
   • Ganti function generator dengan output audio dari ponsel atau pemutar MP3 (gunakan headphone jack).
   • Di sisi penerima, hubungkan output amplifier (jika ada) ke speaker kecil atau headphone.
   • Anda akan dapat mendengar suara yang ditransmisikan melalui cahaya! Eksperimen ini menunjukkan bagaimana informasi analog dapat dimodulasi ke sinyal optik.
2. Eksperimen Multi-Mode vs. Single-Mode:
   • Jika Anda memiliki kedua jenis serat optik kaca (Multi-Mode Fiber / MMF dan Single-Mode Fiber / SMF) dan konektor/alat kopling yang sesuai, bandingkan performa keduanya.
   • Perhatikan perbedaan kualitas sinyal, terutama distorsi (misalnya pelebaran pulsa) pada MMF dibandingkan SMF, serta perbedaan tingkat redaman.
3. Simulasi Gangguan dan Interferensi:
   • Dengan sengaja tempelkan pita reflektif, kotoran, atau bahkan goresan kecil di tengah serat untuk mensimulasikan cacat fisik atau sambungan yang buruk.
   • Amati pengaruhnya terhadap bentuk gelombang sinyal yang diterima di osiloskop. Ini akan memberikan pemahaman visual tentang bagaimana cacat fisik memengaruhi integritas sinyal.

Analisis dan Diskusi Hasil

Setelah melakukan eksperimen, diskusikan dan analisis hasil yang Anda dapatkan:

1. Efisiensi Transmisi Sumber Cahaya:
   • LED: Memiliki sudut penyebaran cahaya yang lebih besar, sehingga ideal untuk kopling dengan serat multimode yang memiliki inti besar. Namun, ini juga berarti lebih banyak cahaya yang hilang saat kopling, sehingga kurang efisien untuk jarak jauh.
   • Laser: Memiliki arah cahaya yang sangat fokus dan koheren, menjadikannya ideal untuk kopling efisien dengan serat singlemode dan transmisi jarak jauh dengan redaman minimal.
2. Karakteristik Redaman:
   • Konfirmasi bahwa redaman meningkat secara proporsional dengan penambahan panjang serat optik.
   • Jika menggunakan serat optik plastik (POF), Anda akan mengamati redaman yang jauh lebih tinggi dibandingkan dengan serat optik kaca karena sifat materialnya.
   • Diskusikan bagaimana kualitas sambungan (jika ada) atau konektor dapat menambah redaman.
3. Distorsi Sinyal (Signal Distortion):
   • Amati dan jelaskan fenomena seperti rounding (gelombang persegi menjadi lebih membulat), ringing (osilasi kecil pada tepi gelombang), atau delay waktu pada sinyal output.
   • Ini adalah indikasi pengaruh dari bandwidth serat (terutama pada multimode fiber karena dispersi modal) dan kecepatan respons dari fotodioda.
4. Interferensi Cahaya Lingkungan:
   • Diskusikan bagaimana gangguan dari cahaya luar (misalnya lampu ruangan, senter) dapat memengaruhi sinyal, terutama pada sistem yang tidak terlindung atau ketika menggunakan fotodioda yang terlalu sensitif terhadap spektrum cahaya tampak.
   • Ini menyoroti pentingnya desain sistem yang kuat terhadap noise dan penggunaan filter optik jika diperlukan.

Kesimpulan

Eksperimen sederhana sistem komunikasi optik di laboratorium menawarkan wawasan nyata dan pengalaman langsung tentang bagaimana data dapat ditransmisikan secara efisien melalui cahaya. Meskipun dilakukan dalam skala yang kecil dan dengan komponen dasar, eksperimen ini secara akurat mencerminkan prinsip-prinsip kerja fundamental dari sistem komunikasi optik yang lebih besar dan kompleks, seperti jaringan internet berbasis serat optik yang menghubungkan dunia.
