Protokol RIP

RIP adalah singkatan dari Routing Information Protocol. RIP adalah protokol routing intra-domain yang digunakan dalam sistem otonom. Di sini, intra-domain berarti merutekan paket dalam domain yang ditentukan, misalnya, penjelajahan web dalam area institusional. Untuk memahami protokol RIP, fokus utama kita adalah mengetahui struktur paket, berapa banyak bidang yang dikandungnya, dan bagaimana bidang-bidang ini menentukan tabel routing.

Sebelum memahami struktur paket, pertama-tama kita lihat poin-poin berikut:

• RIP didasarkan pada strategi berbasis vektor jarak, jadi kami menganggap keseluruhan struktur sebagai grafik di mana node adalah router, dan tautan adalah jaringan.
• Dalam tabel routing, kolom pertama adalah tujuan, atau kita dapat menyebutnya alamat jaringan.
• Metrik biaya adalah jumlah hop untuk mencapai tujuan. Jumlah hop yang tersedia dalam jaringan akan menjadi biaya. Jumlah hop adalah jumlah jaringan yang diperlukan untuk mencapai tujuan.
• Dalam RIP, tak terhingga didefinisikan sebagai 16, yang berarti bahwa RIP berguna untuk jaringan yang lebih kecil atau sistem otonom yang kecil. Jumlah hop maksimum yang dapat ditampung RIP adalah 15 hop, yaitu, tidak boleh lebih dari 15 hop karena 16 adalah tak terhingga.
• Kolom berikutnya berisi alamat router tempat paket akan dikirim untuk mencapai tujuan.

Bagaimana jumlah hop ditentukan?

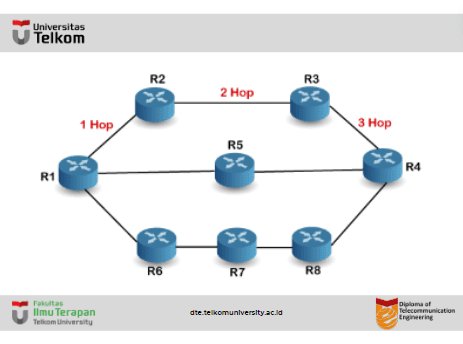

Ketika router mengirimkan paket ke segmen jaringan, maka paket tersebut dihitung sebagai hop tunggal.

Pada gambar di atas, ketika router 1 meneruskan paket ke router 2 maka akan dihitung sebagai 1 hop count. Demikian pula, ketika router 2 meneruskan paket ke router 3 maka akan dihitung sebagai 2 hop count, dan ketika router 3 meneruskan paket ke router 4, akan dihitung sebagai 3 hop count. Dengan cara yang sama, RIP dapat mendukung maksimum hingga 15 hop, yang berarti bahwa 16 router dapat dikonfigurasi dalam RIP.

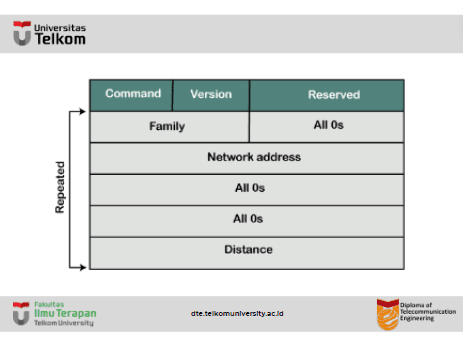

Format Pesan RIP

Sekarang, kita lihat struktur format pesan RIP. Format pesan digunakan untuk berbagi informasi di antara router yang berbeda. RIP berisi bidang-bidang berikut dalam sebuah pesan:

• Perintah: Ini adalah bidang 8-bit yang digunakan untuk permintaan atau balasan. Nilai permintaan adalah 1, dan nilai balasan adalah 2.
• Versi: Di ​​sini, versi berarti versi protokol yang kita gunakan. Misalkan kita menggunakan protokol versi 1, maka kita masukkan angka 1 di kolom ini.
• Dicadangkan: Ini adalah bidang yang dicadangkan, jadi diisi dengan angka nol.
• Family: Ini adalah bidang 16-bit. Karena kita menggunakan keluarga TCP/IP, maka kita masukkan 2 nilai di bidang ini.
• Alamat Jaringan: Didefinisikan sebagai bidang berukuran 14 byte. Jika kita menggunakan versi IPv4, maka kita menggunakan 4 byte, dan 10 byte lainnya semuanya nol.
• Jarak: Bidang jarak menentukan jumlah lompatan, yaitu jumlah lompatan yang digunakan untuk mencapai tujuan.

Bagaimana cara kerja RIP?

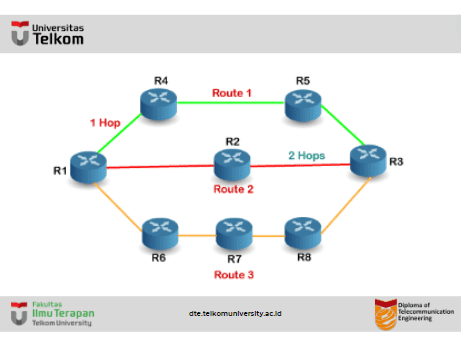

Jika terdapat 8 router dalam suatu jaringan, Router 1 ingin mengirimkan data ke Router 3. Jika jaringan dikonfigurasi dengan RIP, maka akan memilih rute yang memiliki jumlah hop paling sedikit. Terdapat tiga rute dalam jaringan di atas, yaitu Rute 1, Rute 2, dan Rute 3. Rute 2 memiliki jumlah hop paling sedikit, yaitu 2, di mana Rute 1 memiliki 3 hop, dan Rute 3 memiliki 4 hop, maka RIP akan memilih Rute 2.

Mari kita lihat contoh lainnya.

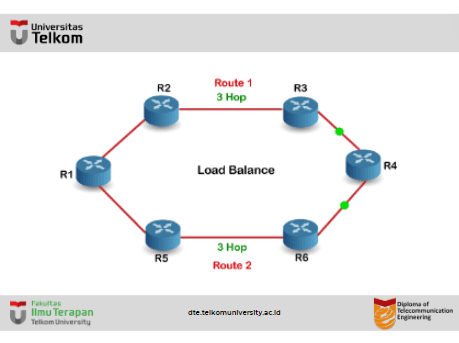

Misalkan R1 ingin mengirim data ke R4. Ada dua kemungkinan rute untuk mengirim data dari r1 ke r2. Karena kedua rute tersebut memiliki jumlah hop yang sama, yaitu 3, maka RIP akan mengirim data ke kedua rute tersebut secara bersamaan. Dengan cara ini, RIP mengelola penyeimbangan beban, dan data mencapai tujuan dengan sedikit lebih cepat.

Kekurangan RIP

Berikut ini adalah kerugian dari RIP:

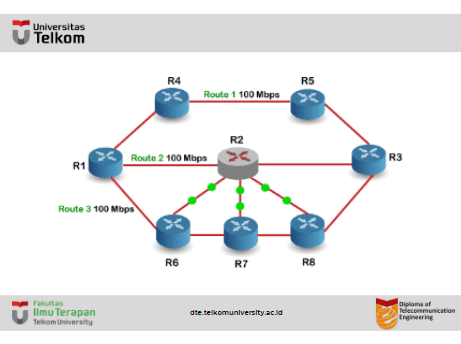

• Dalam RIP, rute dipilih berdasarkan metrik hop count. Jika ada rute lain dengan bandwidth yang lebih baik, maka rute tersebut tidak akan dipilih. Mari kita pahami skenario ini melalui sebuah contoh.

Kita dapat mengamati bahwa Rute 2 dipilih pada gambar di atas karena memiliki jumlah hop paling sedikit. Rute 1 gratis dan data dapat diakses lebih cepat; sebaliknya, data dikirim ke Rute 2 yang membuat Rute 2 lebih lambat karena lalu lintas yang padat. Ini adalah salah satu kelemahan terbesar RIP.

• RIP adalah protokol routing berkelas, sehingga tidak mendukung VLSM (Variable Length Subnet Mask). Protokol routing berkelas adalah protokol yang tidak menyertakan informasi subnet mask dalam pembaruan routing.
• Ia menyiarkan pembaruan perutean ke seluruh jaringan yang menciptakan banyak lalu lintas. Dalam RIP, tabel perutean diperbarui setiap 30 detik. Setiap kali pembaruan terjadi, ia mengirimkan salinan pembaruan ke semua tetangga kecuali yang menyebabkan pembaruan. Pengiriman pembaruan ke semua tetangga menciptakan banyak lalu lintas. Aturan ini dikenal sebagai aturan split-horizon.
• Masalah yang dihadapi adalah konvergensi yang lambat. Setiap kali router atau tautan gagal, maka sering kali butuh waktu beberapa menit untuk menstabilkan atau mengambil rute alternatif; Masalah ini dikenal sebagai konvergensi yang lambat.
• RIP mendukung maksimum 15 hop yang berarti bahwa maksimum 16 hop dapat dikonfigurasi dalam RIP
• Nilai jarak administratif adalah 120 (nilai Iklan). Jika nilai Iklan lebih kecil, maka protokol tersebut lebih andal daripada protokol dengan nilai Iklan yang lebih besar.
• Protokol RIP memiliki nilai Ad tertinggi, sehingga tidak dapat diandalkan seperti protokol routing lainnya.

Bagaimana RIP memperbarui tabel Routingnya

Pengatur waktu berikut digunakan untuk memperbarui tabel perutean:

• Waktu pembaruan RIP: 30 detik

Router yang dikonfigurasikan dengan RIP mengirimkan pembaruannya ke semua router tetangga setiap 30 detik.

• RIP Timer tidak valid: 180 detik

Penghitung waktu tidak valid RIP adalah 180 detik, yang berarti bahwa jika router terputus dari jaringan atau beberapa tautan terputus, maka router tetangga akan menunggu selama 180 detik untuk menerima pembaruan. Jika tidak menerima pembaruan dalam waktu 180 detik, maka router tersebut akan menandai rute tertentu sebagai tidak dapat dijangkau.

• Timer pembilasan RIP: 240 detik

Penghitung waktu pembersihan RIP adalah 240 detik yang hampir sama dengan 4 menit berarti jika router tidak menerima pembaruan dalam waktu 240 detik maka rute tetangga akan menghapus rute tertentu dari tabel perutean yang merupakan proses yang sangat lambat karena 4 menit adalah waktu yang lama untuk menunggu.

Keuntungan RIP

Berikut ini adalah keuntungan dari protokol RIP:

• Mudah dikonfigurasi
• Ini memiliki kompleksitas yang lebih sedikit
• Pemanfaatan CPU lebih sedikit.

//AGR

Referensi : [1]
