Format Paket ARP

Protokol resolusi alamat (ARP) menggunakan format pesan dasar yang berisi permintaan resolusi alamat atau respons resolusi alamat. Ukuran pesan ARP bergantung pada ukuran alamat lapisan tautan dan lapisan jaringan. Header pesan menjelaskan tipe jaringan yang digunakan pada setiap lapisan dan ukuran alamat setiap lapisan. Header pesan dilengkapi dengan bantuan kode operasi yaitu 1 untuk request dan 2 untuk respon . Payload paket memiliki empat alamat, yaitu:

• Alamat perangkat keras dari host pengirim
• Alamat perangkat keras dari host penerima
• Alamat protokol dari host pengirim
• Alamat protokol dari host penerima

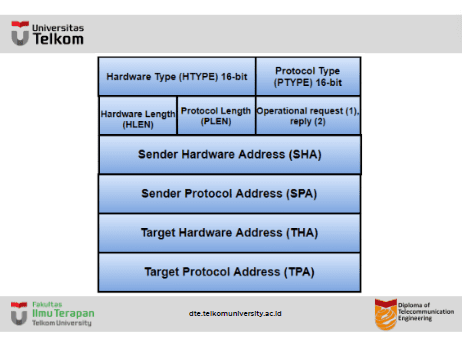

Format paket Protokol Resolusi Alamat ditunjukkan pada gambar:

HTYPE (Hardware Type) – Ukuran bidang tipe perangkat keras adalah 16 bit. Bidang ini mendefinisikan jenis jaringan yang dibutuhkan jaringan lokal untuk mengirimkan pesan ARP. Ada beberapa nilai umum untuk bidang ini, yang diberikan di bawah ini:

PTYPE (Jenis Protokol) – Jenis protokol adalah bidang 16-bit yang digunakan untuk menentukan jenis protokol.

HLEN (Panjang Perangkat Keras) – Ukuran bidang panjang perangkat keras adalah 8-bit. Bidang ini menentukan panjang alamat fisik dalam byte.

Contoh: Untuk ini, panjang alamat Ethernet adalah 6.

PLEN (Panjang Protokol) – Ukuran bidang panjang protokol adalah 8-bit. Ini mendefinisikan panjang alamat IP dalam byte.

OPER (Operasi) – Ini adalah bidang 16-bit yang menentukan jenis paket ARP. Ada dua jenis paket ARP yaitu ARP request dan ARP Reply. Dalam tabel yang diberikan, dua nilai pertama digunakan untuk permintaan dan balasan ARP. Nilai untuk format frame ARP lainnya seperti RARP, DRARP, dll. juga ditentukan dalam tabel ini.

SHA (Alamat Perangkat Keras Pengirim) – Bidang ini menentukan alamat fisik pengirim, dan panjang bidang ini tidak tetap.

SPA (Alamat Protokol Pengirim) – Bidang ini digunakan untuk menentukan alamat logis pengirim, dan panjang bidang ini tidak tetap.

THA (Target Hardware Address) – Alamat perangkat keras target menentukan alamat fisik target. Ini adalah bidang dengan panjang variabel. Untuk paket permintaan ARP, kolom ini berisi semua angka nol karena pengirim tidak mengetahui alamat fisik penerima.

Catatan: Alamat perangkat keras target default adalah nol.

TPA (Alamat Protokol Target) – Bidang ini menentukan alamat logis target. TPA adalah bidang dengan panjang variabel.
